安全光栅安装高度与角度设置指南

安全光栅作为工业安全防护的核心设备，其安装精度直接影响防护效果。本文依托十余年的行业实践经验，详细阐释不同场景下的安装规范与实用技巧，助力企业构建零事故的生产环境。

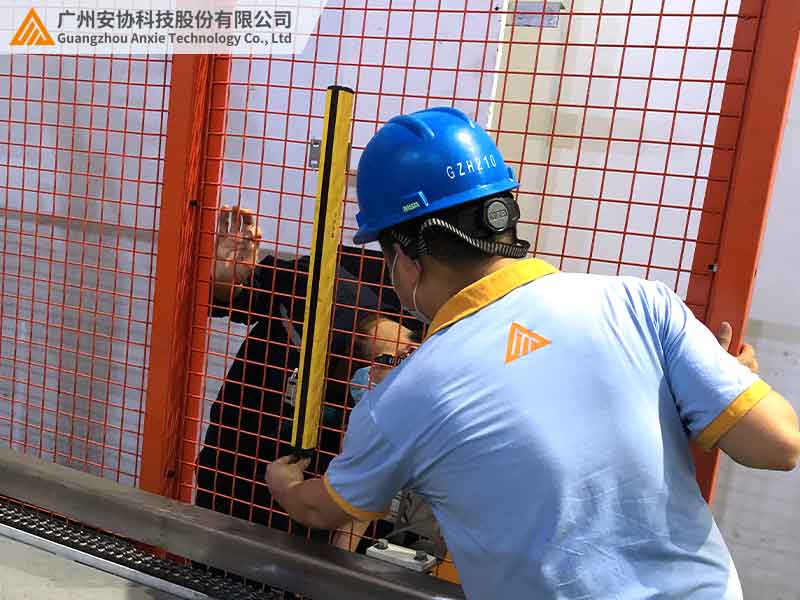

一、高度设置标准

通用安装规范

基础高度：光栅底部与地面的距离应不小于300mm，这样能够有效检测脚踝部位的入侵情况（例如维修工具滑落）。

危险区域覆盖：光栅的有效高度等于设备行程加上调节余量（建议增加50 - 100mm）。

二、角度校准的5大关键步骤

基准定位 使用激光水平仪确定设备的水平面，支架的安装误差需小于0.5°。

对射角度调节

发射器与接收器的平行间距每米应不大于2mm（建议使用配套校准卡具）。

多光幕组网时需保持15° - 30°的交叉覆盖。

抗干扰处理

金属设备表面需加装30°倾斜的遮光板，以消除漫反射。

与强电磁设备的间距应不小于500mm。

动态测试验证 采用φ30mm标准测试棒进行8方位触发测试，响应时间应不超过20ms。

环境补偿机制

高温车间每升高10℃，光束角度补偿0.2°。

震动环境需加装橡胶缓冲垫（振幅大于0.3mm时启用）。

三、专业安装工具清单

为确保施工质量，建议配备以下工具：

1.红光校准仪（精度0.01°）

2.数显倾角测量仪

3.IP65级防护罩（适用于粉尘/油污环境）

4.防爆型安装支架（适用于化工场景）

5.智能调试终端（支持IO - Link通讯）

四、常见错误案例解析

案例1：某汽配厂冲床误触发

故障现象：正常作业时频繁停机。

原因诊断：光栅仰角为3°，导致地面反光干扰。

解决方案：调整为 - 1°俯角并加装遮光板。

案例2：锂电池产线防护失效

故障现象：极片卷材穿透光幕未报警。

原因诊断：30mm间距的光幕未覆盖卷材弧度。

解决方案：改用14mm间距的光幕并采用曲面补偿算法。

五、维护保养规范

日检项目

镜面清洁（使用95%医用酒精）

紧固件扭矩检测（按照4.5N·m标准）

月检项目

光束衰减测试（衰减超过15%需更换模块）

安全距离复算（参照EN ISO 13855）

年检项目

整体防护等级验证（IP54/IP65）

安全继电器寿命检测（超过10万次需更换）
