安全光栅的EDM功能

安协安全光栅

安全光栅中的EDM功能全称为External Device Monitor（外部设备监控），主要用于实时监测与安全光栅连接的外部强制停机保护设备（如继电器、接触器等）的工作状态，确保其在危险发生时能正常触发保护机制。以下是其具体含义及作用分析：

1. EDM功能的定义

EDM功能通过监控外部设备的触点状态（如继电器的常闭触点），检测设备是否存在故障（如触点氧化、粘连等）。若外部设备因故障无法及时切断电路，EDM会触发安全光栅的锁定状态，强制停机以防止危险发生411。

2. EDM的工作原理

状态监测：通过专用线路（如EDM输入线）与外部设备的触点连接，实时检测触点是否处于正常状态。例如，当继电器触点因频繁通断导致粘连时，EDM会通过电压变化识别异常。

故障响应：若外部设备动作延迟超过设定时间（如300ms）或触点未闭合，EDM会判定为故障，立即锁定安全光栅并切断设备电源，确保安全防护功能有效。

3. EDM功能的作用

增强安全性：通过双重监控机制（光栅自身检测+外部设备监控），降低因继电器等设备失效导致的安全风险，尤其在高压、高负荷的工业场景中至关重要。

减少误操作风险：避免因外部设备触点故障导致的保护失效，例如在冲压机械或自动化生产线中，确保危险发生时能及时停机。

提升系统可靠性：通过持续监控外部设备状态，延长设备使用寿命，减少因触点氧化或老化引发的意外停机。

那么安全光栅具体是怎么实现的呢？

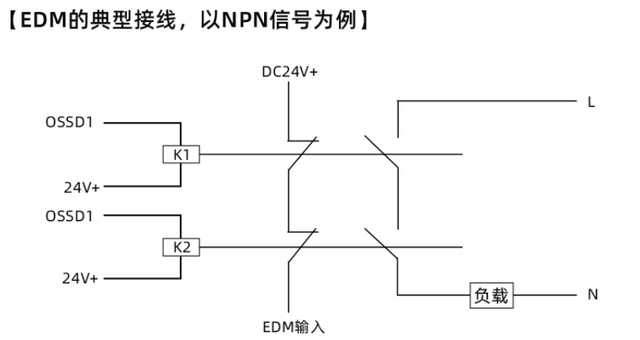

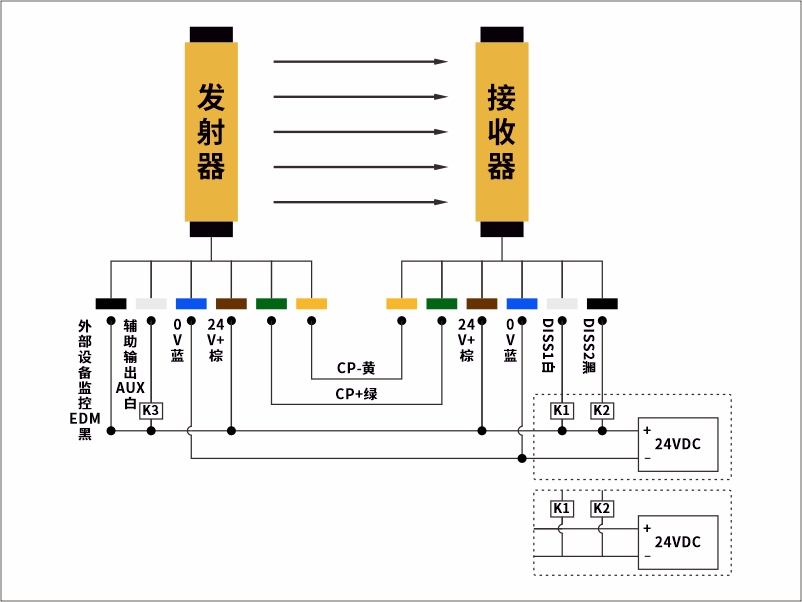

使用EDM接线图

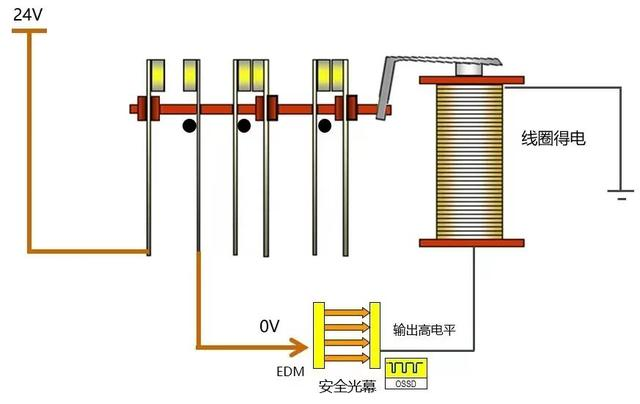

当安全光栅正常工作时，且光路无遮挡的时候，PNP型OSSD输出高电平时，继电器常闭触点打开，此时EDM输入端的电压为0V，与光栅的输出信号相反。NPN型OSSD输出高低平时，继电器常闭触点打开，此时EDM输入端的电压为24V，与光栅的输出信号相反。

PNP型

NPN型

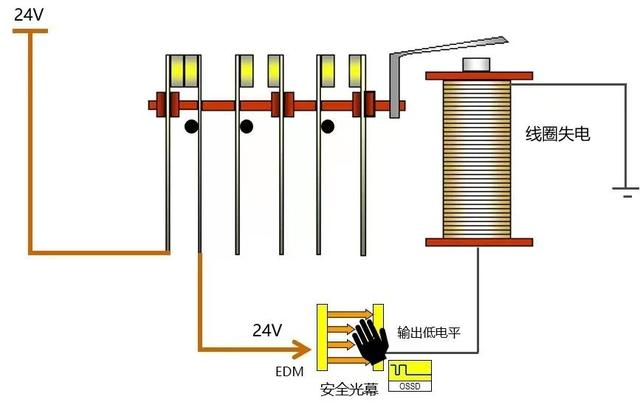

当安全光栅正常工作时，且光路无遮挡的时候，PNP型OSSD输出低电平时，继电器常闭触点打开，此时EDM输入端的电压为24V，也与光栅的输出信号相反。NPN型OSSD输出高平时，继电器常闭触点打开，此时EDM输入端的电压为0V，也与光栅的输出信号相反。

PNP型

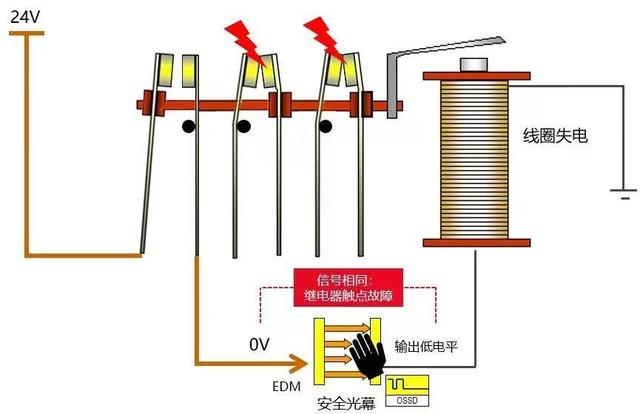

但是当继电器的触点动作不良时，虽然安全光栅的OSSD输出为低电平（NPN为高电平），但常闭触点无法闭合，此时EDM输入端的电压为0V（NPN为24V)，与安全光栅的OSSD输出信号相同，此时检测出继电器触点故障，并触发安全光幕报错，使设备停机，直到故障被排除。

总结

EDM功能通过监控外部保护设备的运行状态，为安全光栅增加了一层“保险”，确保在危险发生时保护机制能有效触发。其作用不仅提升了安全防护等级，还增强了工业设备的整体可靠性。实际应用中需注意正确接线（如EDM输入线与触点串联）并定期测试功能有效性。
