U 型安全光栅机械防护方案：为工业设备打造柔性安全屏障

在工业自动化生产场景中，机械伤害风险始终是企业安全生产的核心痛点。传统防护栏、防护罩等刚性防护方式虽能隔绝危险区域，但存在操作空间受限、灵活性不足等问题，难以适应高精度、高频次的人机协作需求。作为工业安全领域的创新解决方案，U 型安全光栅凭借独特的结构设计与智能防护性能，正成为冲压机、注塑机、自动化生产线等设备的优选防护方案。本文将从技术原理、应用优势及实战案例等维度，解析 U 型安全光栅如何为机械防护注入新动能。

一、核心设计逻辑：重新定义 “安全边界”

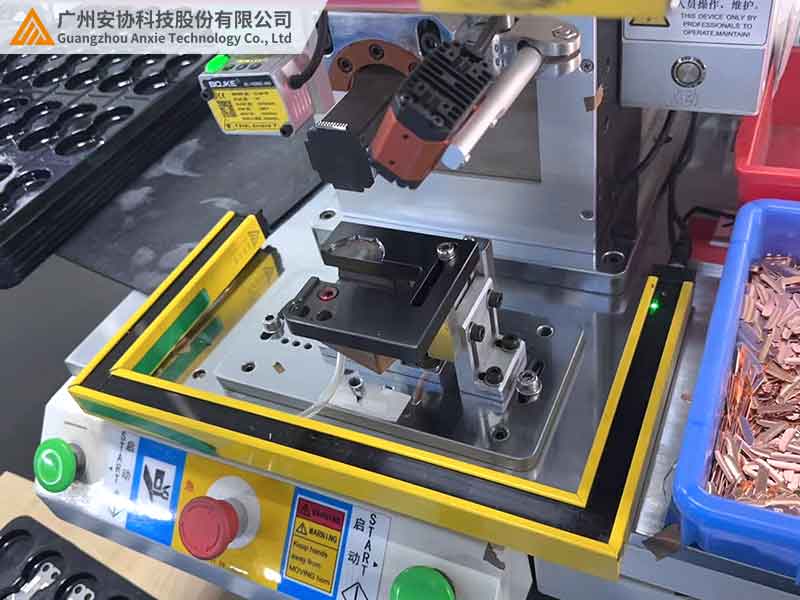

U 型安全光栅是基于红外对射原理的主动防护装置，其 “U 型折弯式结构”是区别于传统直线型光栅的核心特征。该设计通过将发射端与接收端以 90° 或 180° 夹角集成，形成覆盖设备侧面及顶部的立体防护区域，可有效监测从不同角度进入危险区的人体或物体。

核心技术优势：

1.无死角覆盖：突破直线型光栅的单面防护局限，对设备的直角边缘、拐角区域形成环绕式监测，例如冲压机的模具区、机械臂的运动轨迹交叉点等易疏漏区域。

2.安装灵活度高：可根据设备外形定制折弯角度（常见 90°、135°、180°），适配数控机床、加工中心等异形设备，安装耗时较传统方案减少 40%。

3.抗干扰能力升级：采用多光束编码技术（单套设备含 16-128 束红外光），配合智能滤波算法，在强电磁环境（如焊接车间）或强光干扰下，误报率低于 0.05%。

二、深度适配三大工业场景，解决传统防护痛点

场景 1：冲压机 / 锻压机 —— 高危区域动态防护

传统直线型光栅仅能防护设备正前方，而 U 型安全光栅可延伸至设备两侧，对操作人员的侧面误触风险形成保护。某汽车零部件工厂在 200 吨冲压机上安装180°U 型光栅后，通过配套的控制模块实现 “设备运行时防护区域自动激活，停机时防护等级动态降低”，既保障安全又提升换模效率。

场景 2：注塑机 / 吹塑机 —— 模具区精准监测

针对注塑机开合模过程中可能发生的夹伤风险，U 型光栅可沿模具边缘呈 90° 折弯安装，精确监测高度仅 5cm 的缝隙区域。某家电制造企业引入 U 型光栅后，配合0.5mm 级光束间距配置，成功将模具区的手指误触检测率提升至 99.8%，较传统防护栏方案减少设备操作盲区。

场景 3：自动化生产线 —— 柔性化协作防护

在人机共线的装配场景中，U 型光栅可与 AGV 小车、机械臂联动，通过动态安全区域划分（如设备运行时防护范围扩大，待机时缩小），实现安全距离从 1.2 米压缩至 0.6 米，为精密装配操作腾出空间。某 3C 电子工厂实测数据显示，该方案使产线人均操作面积提升 20%，同时事故率下降 85%。

三、方案落地三大关键步骤：从需求诊断到长效防护

1.定制化方案设计

专业工程师需现场测绘设备尺寸，结合工艺流程图标注危险点（如运动部件轨迹、物料传输路径），再通过 3D 建模模拟光栅安装角度与光束覆盖范围。例如，针对带旋转工作台的加工中心，需设计多角度组合式 U 型光栅，确保 360° 无监测盲区。

2.智能化系统集成

U 型安全光栅可通过继电器输出、RS485 总线或 IO-Link 接口，与 PLC、MES 系统深度对接，实现：

· 设备状态联动：检测到人员进入时，设备自动减速至安全转速；

· 数据追溯功能：记录每次防护触发的时间、位置及关联设备参数，为安全事故分析提供依据；

· 远程运维支持：通过云端平台实时监测光栅工作状态，异常时自动报警并推送故障代码。

3.全周期服务保障

优质供应商通常提供 “安装调试 + 定期校准 + 固件升级” 一站式服务。例如，安协科技为客户建立年度防护性能检测档案，通过专用工装模拟人体遮挡测试，确保光栅响应时间始终≤10ms，防护等级长期符合 ISO 13849 PL e 标准。

四、选型避坑指南：如何判断 U 型光栅是否 “适配”？

1.看结构设计：折弯处需采用一体化成型工艺（非拼接式），避免光束折射导致的监测盲区，防护等级建议≥IP65（应对粉尘、冷却液喷溅）。

2.测响应速度：选择具备 “双回路自检” 功能的产品，确保在光束被遮挡后 0.02 秒内输出停机信号，部分高端型号已实现 0.01 秒级响应。

3.查行业案例：优先选择在同类设备上有成熟应用的方案，例如注塑机领域可参考海天国际、伊之密等厂商的配套案例，降低适配风险。

结语：让安全防护与生产效率 “双向奔赴”

U 型安全光栅的价值，不仅在于物理层面的风险隔绝，更在于通过柔性化设计打破 “安全” 与 “效率” 的对立关系。当传统刚性防护向智能柔性防护升级，企业收获的不仅是事故率的下降，更是操作空间的释放、工艺流程的优化，以及人机协作模式的全新可能。

作为工业安全解决方案提供商，安协科技始终坚持 “设备安全 = 结构创新 + 智能算法 + 场景适配” 的三维理念，针对不同机械类型推出标准化 U 型光栅方案及定制化改造服务。访问 www.anxiekeji.cn，获取《U 型安全光栅选型手册》，或预约工程师免费线上勘查，让安全防护真正成为提升生产效能的助力而非束缚。
