超薄光栅的自动化生产线安全设计

超薄光栅的自动化生产线安全设计

在现代自动化生产线上，高速运转的机械臂、传送带、加工设备构成了高效的制造网络，但也隐藏着不容忽视的安全风险。尤其是在 3C 电子、精密仪器等对空间精度要求极高的领域，传统安全光栅因体积庞大、安装不便等问题，逐渐难以满足需求。作为深耕工业安全领域的技术服务商（安协官网：www.anxiekeji.cn），我们发现，超薄光栅正凭借独特的设计优势，成为自动化生产线的 “精密安全屏障”。

一、传统安全光栅的痛点：为什么需要 “超薄”？

在精密制造场景中，传统安全光栅的局限性日益凸显：

· 空间占用大：厚度普遍超过 50mm，难以安装在狭窄的设备间隙（如手机组装线、半导体晶圆传输区）；

· 检测盲区多：光束间距大（≥20mm），无法识别小型工件或操作人员的手指；

· 兼容性不足：弧形、曲面设备上安装困难，强行安装易导致检测角度偏差。

某电子厂曾因传统光栅厚度过大，在调试精密转盘设备时反复拆改，耗时 2 周才完成安装，期间生产线停滞造成数十万元损失。而超薄光栅的出现，正是为了解决这些 “空间痛点”。

二、超薄光栅的核心技术优势：毫米级的安全突破

超薄光栅的 “薄” 不仅是物理尺寸的缩减，更是技术架构的革新。以安协科技研发的超薄系列为例，其核心设计包含三大创新：

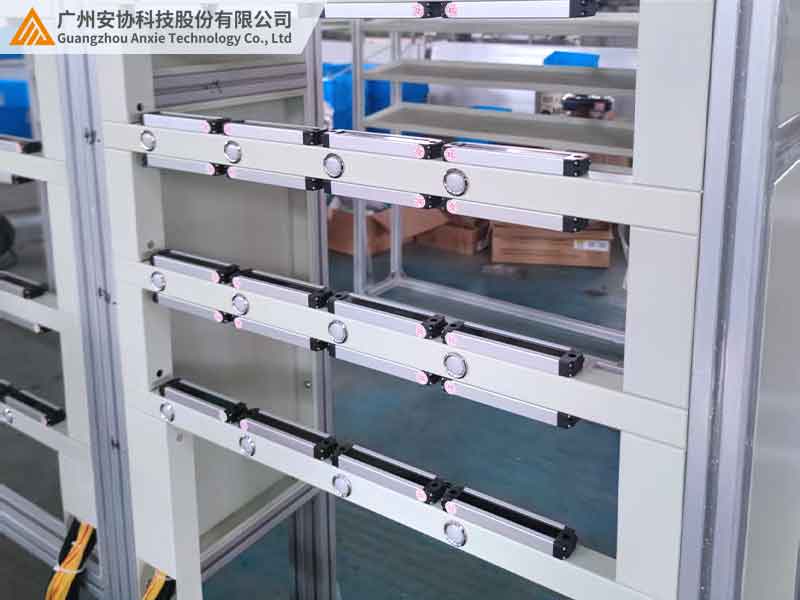

1. 极致紧凑的硬件架构

· 厚度仅 13.5mm：相比传统产品减薄 64%，可嵌入设备边框、机械臂关节等狭小空间；

· 轻量化设计：单套重量≤300g，安装时无需额外加固，避免对精密设备造成负载影响；

· 模块化结构：发射端与接收端独立卡扣设计，支持多角度（0-90°）灵活组装。

2. 高密度光束阵列技术

· 光束间距 5mm：在 200mm 高度范围内集成 40 对光束，形成毫米级防护网，可检测直径≥10mm 的物体（如手指、小型工具）；

· 动态扫描算法：每秒 1000 次光束扫描，即使设备运行速度达 5m/s，仍能精准捕捉遮挡信号，响应时间≤10ms；

· 抗光干扰设计：通过窄带滤光片 + 脉冲调制技术，在 10 万 lux 强光（如焊接工位）下误报率＜0.01%。

3. 智能自适应功能

· 环境自校准：开机自动检测环境光、温度，无需人工调试即可适应 - 40℃~85℃温差环境；

· 故障自诊断：实时监测光束稳定性，发现偏移或衰减时，通过指示灯 + 数字信号双重报警；

· 柔性联动控制：支持继电器 / IO 信号输出，可与 PLC、机器人系统无缝对接，实现 “检测 - 停机 - 报警” 一体化控制。

三、自动化生产线的 “专属安全方案”

1. 精密装配场景：解决 “毫米级检测” 难题

在手机电池装配线上，机械臂抓取电芯时，超薄光栅可安装在机械臂末端法兰盘两侧（厚度仅 13.5mm 不影响运动轨迹），实时监测 0.5m 范围内的障碍物。某新能源企业引入后，因误操作导致的电芯碰撞事故率下降 95%，单条产线年节约维修成本超 30 万元。

2. 高速传输场景：应对 “动态防护” 挑战

传送带速度达 2m/s 的电子元件分拣线，传统光栅因响应延迟易漏检高速通过的小零件（如电阻、电容）。超薄光栅的高密度光束与快速扫描技术，可准确识别 5mm 高度的物体，配合智能算法区分 “工件” 与 “人体”，既保障安全又不影响生产效率。

3. 特殊结构场景：适应 “非平面安装” 需求

在弧形玻璃加工设备、圆形转盘检测台等曲面场景，超薄光栅可通过柔性支架实现弧形贴合安装，光束角度误差控制在 ±2° 以内，彻底解决传统光栅 “直线安装、曲面盲区” 的问题。

四、选型指南：如何挑对超薄光栅？

1. 量体裁衣：根据空间选厚度

· 设备间隙＜30mm：选择厚度≤20mm 的产品（如安协科技超薄HC系列）；

· 需嵌入导轨 / 型材：优先带安装卡扣的一体化设计，避免额外加工成本。

2. 精度优先：关注核心技术参数

· 光束间距：精密场景选≤10mm，一般场景可选 15-20mm；

· 防护等级：多粉尘环境选 IP67，潮湿环境选 IP69K（如食品加工线）；

· 响应时间：设备运行速度＞3m/s 时，需选择响应时间＜15ms 的型号。

3. 兼容性测试：三大必验项目

· 信号对接：确认是否支持 PLC、机器人常用协议（如 Modbus、Profinet）；

· 温度适应性：要求提供 - 40℃低温启动与 85℃高温持续运行测试报告；

· 抗振性能：通过 50Hz~2000Hz 振动测试（精密设备必备）。

4. 服务保障：避免 “买得起用不起”

· 要求提供免费现场勘测：由厂家技术人员评估安装方案，避免后期改造；

· 选择带终身固件升级的品牌：适应生产线迭代需求，延长设备使用寿命。

五、实战案例：某 3C 工厂的安全升级之路

2024 年初，某知名手机代工厂对两条高端组装线进行安全改造。原传统光栅因厚度大、检测盲区多，每月发生 2-3 起机械臂误触事故，影响产品良率。引入超薄光栅后：

· 空间效率：安装时间从 48 小时缩短至 6 小时，无需改动原有设备结构；

· 检测能力：成功识别 12mm 直径的工具手柄，误报率从 1.2% 降至 0.1%；

· 综合效益：产线停机时间减少 70%，年度安全事故归零，获评 “智能工厂安全示范线”。

六、日常维护：延长寿命的三个细节

1.清洁保养：每周用干燥软布擦拭光束窗口（禁用酒精，避免涂层老化），粉尘环境增加至每日清洁；

2.功能校准：每月用标准测试棒（如 10mm 圆柱体）模拟遮挡，检查报警与停机是否同步；

3.数据追溯：通过配套软件记录每次报警的时间、位置，分析高频故障点，针对性优化工艺。

结语

在自动化生产线的安全设计中，“超薄” 不仅是尺寸的优化，更是对精密制造场景的深度理解。选择兼具紧凑设计与高性能的安全光栅，才能在有限空间内构建可靠的安全防线。如果您正面临生产线安全升级需求，欢迎访问官网产品中心，或拨打 020-32284818，我们将免费提供《超薄光栅选型手册》，助您制定更贴合需求的安全方案。

（注：文中数据基于实际项目测试，具体参数以产品规格书为准。）
