工业自动化设备漫反射光栅选型要点

在工业自动化生产线上，机械臂、传送带、加工中心等设备高速运转，安全防护的重要性不言而喻。作为非接触式检测的核心部件，漫反射光栅凭借无需对射安装的便利性，成为很多场景的首选。但市面上产品琳琅满目，参数五花八门，如何选到合适的型号？作为深耕工业安全领域的技术服务商（官网：www.anxiekeji.cn），我们结合 10多 年项目经验，分享实战选型要点，帮您避开陷阱。

一、先搞懂：漫反射光栅到底 “漫” 在哪？

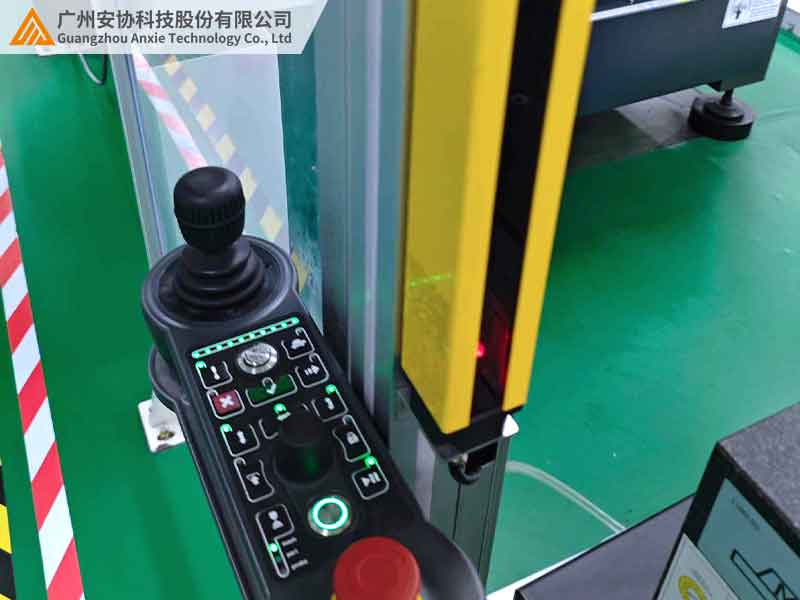

漫反射光栅与对射式光栅的最大区别，在于它仅需单侧安装：发射端同时承担 “发射光束” 和 “接收漫反射光” 的任务。当光束遇到物体时，部分光线会反射回发射端，系统通过检测反射光强度判断是否有障碍物。这种设计特别适合以下场景：

空间受限：设备间距小、布线困难（如紧凑型流水线）；

移动目标检测：需要检测运动中的工件（如传送带上的包装箱）；

多粉尘环境：对射式光栅易因粉尘遮挡光束，而漫反射光栅可通过功率调节适应（但并非所有场景都适用，下文会详解）。

但要注意：漫反射光栅的检测距离和精度，受物体表面材质、颜色影响很大。比如检测黑色橡胶件时，有效距离可能只有白色物体的 1/3，选型时必须提前确认工况。

二、核心指标：这五个参数决定选型成败

1. 检测距离：不是 “越远越好”，而是 “精准匹配”

常规范围：多数产品标称 0.1-5m，但实际有效距离需结合物体反射率。例如，安协科技 DGS 系列在检测 90% 反射率的白色物体时可达 5m，而检测 20% 反射率的黑色物体时，稳定检测距离为 1.5m；

选型建议：根据设备布局预留 20% 安全余量。如需要检测 3m 处的工件，选择标称 4m 以上的型号，避免边缘效应导致漏检。

2. 检测精度：毫米级差异决定防护等级

光束直径：指发射端发出的光束在检测距离处的光斑大小，通常为 5-50mm。精密装配场景（如手机电池检测）需≤10mm，普通物流分拣选 20-30mm 即可；

响应时间：高速传送带（速度＞2m/s）需选择响应时间＜20ms 的型号，确保能捕捉到快速移动的小物体（如直径 30mm 的轴承）。

3. 抗干扰能力：工业环境的 “生存考验”

光干扰：焊接工位的弧光、车间强光照明易导致误报，需选择带窄带滤波技术的产品（如能过滤 800-1000nm 以外的光源）；

电磁干扰：靠近变频器、伺服电机等强电磁设备时，需确认产品通过 CE 电磁兼容认证，或自带金属屏蔽外壳；

粉尘 / 水汽：多粉尘场景（如水泥生产线）选 IP67 防护等级，潮湿环境（如食品加工）选 IP69K，避免镜头结露影响检测。

4. 环境适应性：极端工况的 “试金石”

温度范围：北方户外设备需耐 - 40℃低温，南方高温车间需抗 85℃高温（如铸造工位）；

振动 / 冲击：机床、冲压设备旁需选择通过 IEC 60068-2-6 振动测试（50Hz~2000Hz）的型号，避免因设备振动导致光束偏移。

5. 输出方式：决定与系统的 “沟通效率”

信号类型：PLC 控制选 NPN/PNP 开关量输出，智能工厂选 Modbus RTU 或 Profinet 总线型，方便接入 MES 系统；

双路输出：需要区分 “检测信号” 和 “故障信号” 的场景（如自动分拣线），选择带独立报警输出的型号，避免误停机。

三、三大典型场景的选型策略

1. 物流分拣线：高速、多品类检测

痛点：传送带速度快（1.5-3m/s），包裹颜色、材质多样（纸箱、塑料、金属）；

解决方案：

选可调增益型号：通过旋钮或软件调节发射功率，适应不同反射率物体；

2. 机床上下料：高精度、强振动环境

痛点：机械臂运动精度要求 ±0.1mm，机床振动可能导致光束偏移；

解决方案：

选毫米级精度型号（光束直径≤10mm），确保能检测到机械臂末端的小部件（如直径 20mm 的抓手）；

配抗震安装支架：金属材质 + 橡胶缓冲设计，减少振动对检测的影响。

3. 食品加工线：潮湿、高洁净度要求

痛点：每日需高压冲洗设备，环境湿度达 95%，且不能有金属离子析出；

解决方案：

选不锈钢外壳 + IP69K 防护等级的型号，表面做钝化处理，适应酸碱消毒环境；

用抗冷凝镜头：内置加热模块，避免温差导致镜头起雾。

四、选型常见误区：这三个坑别踩

1. 盲目追求 “低价通用型”

某汽车配件厂曾采购低价漫反射光栅，标称检测距离 3m，但在检测黑色塑料件时，实际有效距离仅 80cm，导致流水线频繁漏检，最终更换专业型号，反而多花 30% 成本。建议：根据具体工况（物体颜色、材质、环境）选择专用型号，而非通用款。

2. 忽视 “安装角度” 影响

漫反射光栅的检测效果与安装角度强相关：光束与物体表面夹角应≥30°，否则反射光可能无法返回发射端。某电子厂因垂直安装，导致检测距离缩短 40%，调整为 45° 角后恢复正常。建议：安装前用激光笔模拟光束路径，确保反射光有效覆盖接收端。

3. 忽略 “系统联动” 兼容性

某新能源电池厂采购的光栅不支持 Profinet 协议，导致与 ABB 机械臂通信中断，被迫增加网关转换设备，延迟项目交付 2 周。建议：提前确认设备品牌的通信协议，最好选择提供原厂适配方案的厂家（如安协科技已与 12 家主流机器人品牌完成兼容性测试）。

五、实战案例：从 “频繁误检” 到 “稳定运行”

2023 年，某光伏组件厂在层压机工位遇到难题：传统对射光栅因粉尘遮挡频繁误报，每周需停机清洁 3 次。引入安协漫反射光栅后：

抗粉尘设计：发射功率自动增益调节，粉尘积累时仍能稳定检测；

检测距离：针对光伏玻璃（反射率 30%），设置 2m 检测窗口，避免检测到后方支架；

效果：误报率从每周 15 次降至 0.5 次，年节约停机成本超 40 万元。

六、维护小贴士：让光栅寿命延长 50%

定期清洁：每周用软布擦拭镜头（禁用酒精，避免涂层损伤），粉尘环境用压缩空气吹扫；

功率校准：每季度在典型工况下（如检测最暗 / 最亮物体），通过配套软件校准发射功率；

故障排查：遇到误检时，先检查安装角度和物体反射率，再通过指示灯判断（红色闪烁多为信号异常，黄色常亮可能是粉尘遮挡）。

结语

漫反射光栅的选型，本质是 “让技术适配场景”。从检测距离到环境适应性，每个参数都需结合实际工况权衡。作为工业安全的守护者，安协科技始终坚持 “先诊断、后推荐”—— 提供免费现场勘测服务，根据设备布局、物料特性、环境条件定制方案。如果您正面临选型困惑，欢迎访问官网产品中心，或拨打020-32284818，我们将免费提供《漫反射光栅选型对照表》，助您选对产品，用得省心。

（注：文中数据基于实际项目测试，具体参数请以产品手册为准。）
