单边检测光幕光栅选型指南

单边检测光幕光栅选型指南：3 步搞定狭小空间检测难题

在 3C 电子装配、小型机械臂、AGV 机器人等紧凑场景中，传统对射光栅因需两侧安装而难以适配，单边检测光幕光栅（漫反射型）凭借单端安装优势成为首选。但如何避免 “装上用不了”？作为一线工程师，分享一套实用选型逻辑，附精简表格助你快速决策。

一、单边检测光栅的核心优势与典型场景

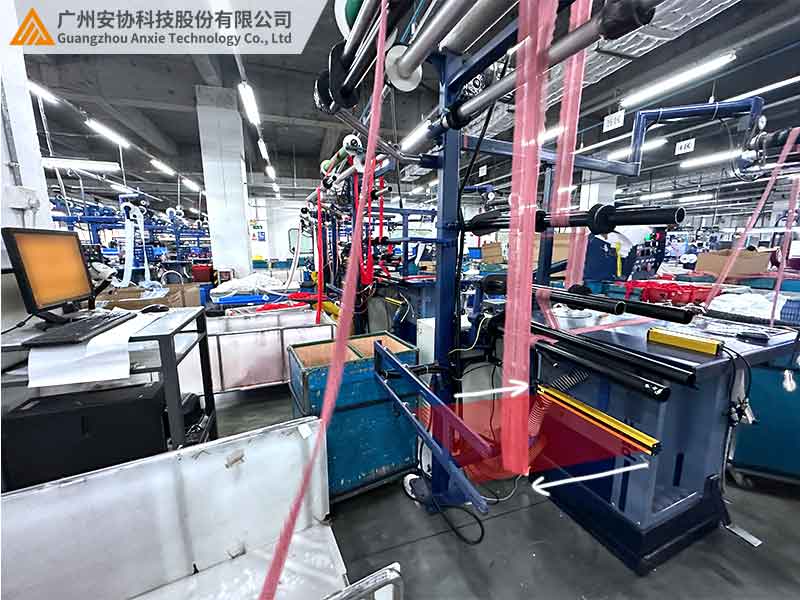

1. 单端设计：空间节省 + 灵活部署

无需对射端，发射与接收集成同一端，通过物体反射光检测，特别适合：

· 狭小空间：小型机床、机械臂关节等无对射安装空间的场景；

· 移动设备：AGV 机器人防撞（单端安装于车头，实时检测前方障碍物）；

· 临时场景：展会设备、临时产线快速安装（无需复杂对侧固定）。

2. 典型场景对比

二、选型核心：3 大参数 + 2 个必查项

1. 检测距离：按物体特性 “灵活折算”

厂商标注的最大距离以高反射率物体为基准，实际检测低反射率物体（如黑色、透明件）时距离会缩短。

选型原则：检测黑色 / 透明物体时，选择标注距离大于实际需求的型号（例如需求 2 米，选标注 4 米以上）。

2. 光轴间距：匹配检测物体大小

根据需检测的最小物体选择：

· 小间距（约 15mm）：适合检测手指、小零件等；

· 中间距（约 30mm）：适合检测手臂、中等尺寸物体；

· 大间距（约 50mm）：适合检测大型物体（如托盘、纸箱）。

3. 抗干扰能力：环境适配是关键

· 强光场景：选择标注抗强光的型号，适应户外或高亮度车间；

· 多粉尘场景：优先选透镜带倾斜设计的产品，减少积灰影响。

4. 安装适配：3 个维度快速排查

· 尺寸：小巧设计，适合窄空间（如小型设备侧面）；

· 接线：兼容多种接口，适配新旧设备；

· 角度：支架支持角度调节，适应斜面或倾斜安装。

5. 安全认证：高危场景必查

· 涉及人体安全的场景（如 AGV 防撞）：选择通过安全认证的型号，确保可靠输出；

· 高速运动检测：关注响应速度，避免漏检。

三、供应商选择：3 招避坑

1. 看自研能力

优先选择具备自主光学设计和抗噪算法的品牌，避免组装产品（部分低价款检测透明件易漏检）。

2. 查行业案例

参考供应商在相似场景的应用经验，例如是否适配过同类设备或工艺。

3. 验售后服务

提供免费样品测试，方便实际工况验证；

技术支持覆盖安装调试，解决实操问题。

四、实测验证：3 步确保落地效果

1. 静态测试

用目标物体在检测范围内遮挡，观察是否稳定触发，排除漏检或误报。

2. 动态测试

模拟物体移动，检测设备能否及时响应，确保高速场景下的可靠性。

3. 环境测试

在粉尘、电压波动等实际工况下运行，观察信号稳定性，记录异常情况。

五、选型总结

核心步骤

· 定场景：明确检测对象、安装空间及环境条件；

· 核参数：按物体特性选检测距离和光轴间距，关注环境抗扰能力；

· 验实测：通过样品测试验证适配性，确保无漏检误报。
