工业设备漫反射光栅安装教程

工业设备漫反射光栅安装教程：从准备到调试的实用指南

在机械制造、智能仓储等场景中，漫反射光栅作为设备安全防护的关键部件，正确安装是发挥其性能的基础。结合安协科技（www.anxiekeji.cn）多年行业经验，整理出一套简化版安装教程，帮助用户高效完成部署。

一、安装前的核心准备：工具、环境、位置

1. 必备工具清单（按需选择）

2. 环境排查：避开三大典型痛点

· 强光场景：露天或阳光直射区域，优先选择抗阳光型号（如安协抗阳光系列），必要时加装遮光板。

· 振动设备：离冲压机、传送带等 0.5 米以上，或搭配减震支架，减少机械振动影响。

· 粉尘 / 潮湿环境：矿区、食品车间等场景，选择 IP67 级以上防护等级，降低维护频率。

3. 位置规划三原则

· 高度适配：根据检测物体高度，安装时覆盖其主体 80% 以上（如 1.5 米高货物，安装高度 1.2 米左右）。

· 角度优化：光栅发射面与检测物体夹角控制在 15° 内（可用量角器辅助），避免镜面反射导致误判。

· 距离预留：检测距离按实际需求增加 20% 冗余（如需要 3 米，调试时预留至 3.5 米）。

二、分步安装：8 个关键步骤详解

1. 支架固定

· 用卷尺标记安装位置，冲击钻打孔后安装膨胀螺丝，确保支架平稳。

· 小贴士：金属设备表面建议先攻牙再上螺丝，防止滑丝。

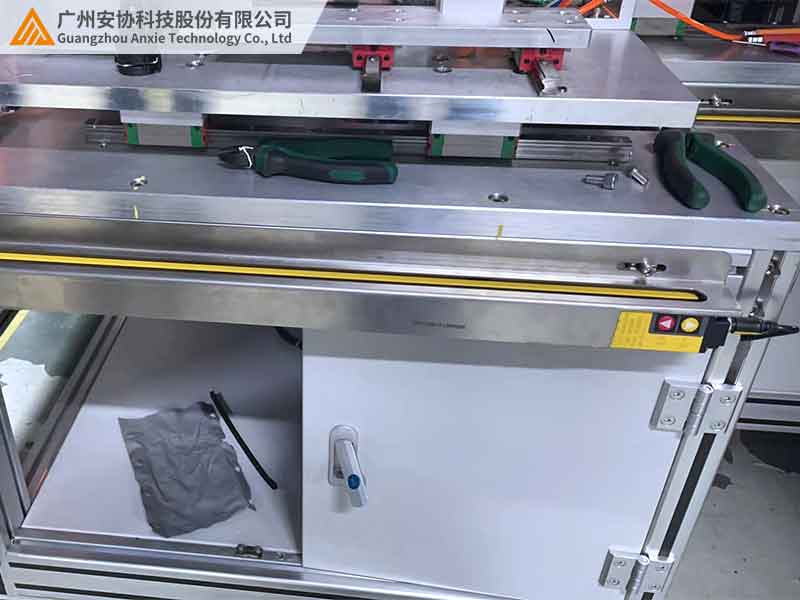

2. 光栅主体安装

将光栅卡入支架，通过水平仪调整至水平状态，拧紧固定螺丝（力度适中，避免外壳变形）。

3. 电路连接（以 DC24V 为例）

4. 光路初步校准

通电后观察指示灯（绿色常亮为正常），手持标准反光板在 1-3 米范围内移动，确保信号稳定无中断。

5. 抗干扰测试

· 强光测试：用手电筒近距离照射镜头，信号应保持稳定（工业级产品需通过严苛环境测试）。

· 振动测试：轻晃设备支架，观察检测数值波动不明显，否则需加固支架。

6. 功能调试

根据场景调整参数：物流 AGV 场景设为快速响应（20ms），机械防护场景调大检测距离（3 米以上）。

7. 系统对接

按说明书配置协议（RS485/NPN 等），首次连接建议断电操作，避免电路故障。

8. 试运行验收

模拟物体遮挡 3 次以上，检查设备是否即时响应；连续运行 1 小时，确认无信号延迟或中断。

三、常见问题处理：3 大高频故障排查

1. 信号不稳定怎么办？

· 先清洁镜头：用无水乙醇擦拭（勿用普通酒精），去除粉尘或油污。

· 再查安装角度：确保光栅无明显倾斜，可用水平仪二次校准。

· 最后测电源：万用表检查电压是否达标（低于 22V 需更换电源线）。

2. 检测距离不足如何调整？

· 旋转光栅侧面的调节旋钮，顺时针缓慢增大检测距离（每次调 1-2 格，观察信号变化）。

· 若物体反光率低（如黑色金属），可适当增加设备增益（通过配套软件或硬件按键）。

3. 与 PLC 对接失败？

· 第一步：确认接线无误，尤其是信号输出类型（NPN/PNP 常为接反重灾区）。

· 第二步：用万用表检测输出信号，遮挡时是否有电压变化（无变化则设备故障）。

四、维护保养：延长使用寿命的 3 个技巧

1. 日常维护（每周 1 次）

· 用气压枪（低压力）清理镜头表面粉尘，避免使用硬物擦拭。

· 检查支架螺丝是否松动，振动大的设备建议每月加固一次。

2. 季度保养（专业人员）

· 环境复杂场景（如粉尘 / 强光），需校准检测精度：在常用距离放置标准板，观察数值是否偏差过大。

· 检查防护等级：IP67 以上产品可用软布蘸水擦拭外壳，勿用腐蚀性清洁剂。

3. 年度升级

· 随设备智能化改造，可升级支持物联网的型号，实现远程状态监控。

· 极端环境（如低温 / 高湿）建议每年更换一次密封圈，确保防护性能。

五、不同场景的安装优化建议

结语：正确安装是安全防护的第一步

漫反射光栅的安装无需追求复杂参数，关键在于把握环境适配、角度校准和基础调试。通过简化流程、聚焦核心步骤，即使非专业人员也能完成可靠部署。安协科技提供全程技术支持，帮助用户快速上手，让漫反射光栅真正成为设备安全的 “第一道防线”。
