冲床安装哪种安全光栅

冲床安装哪种安全光栅：从选型到落地的全流程指南

在五金加工车间，因安全光栅选型不当导致操作人员受伤的案例时有发生。冲床吨位从 50 吨到 2000 吨不等，防护需求差异显著，选错光栅不仅无法保障安全，还可能影响生产效率。本文将解析冲床安全光栅的选型逻辑、应用方案及安装要点，为冲压企业提供实用参考。

一、冲床安全防护的痛点与光栅优势

1.传统防护的局限

机械护栏存在防护盲区，遮挡操作视线影响效率；双手按钮仅控制启动，滑块下行时无防护；普通传感器精度不足，在粉尘、振动环境下易误报，难以满足冲床安全需求。

2.安全光栅的核心优势

安全光栅通过红外光束矩阵实现无死角检测，能在极短时间内触发急停，响应速度远超人工反应。其支持区域屏蔽功能，可允许自动化送料手通行，某 3C 冲压线应用后效率提升明显，在保障安全的同时不影响生产流程。

二、冲床安全光栅选型核心要素

1.按冲床吨位匹配参数

2.依据冲压精度与环境选型

精密冲压需选择 10-20mm 超密光束间距，搭配高精度对准设备；普通冲压用 30-50mm 间距即可。高粉尘车间需 IP67 级防尘与疏尘涂层，高频振动场景要稳固支架与防松设计，低温环境则需带加热模块的型号。

3.根据自动化程度选接口

单机冲床可选继电器 + RS485 接口，便于老旧设备改造；智能冲压线适配 Profinet IO 接口，可实现数据实时上传与安全状态分析。

三、不同冲压场景的解决方案

1.小型冲床：空间与精度兼顾

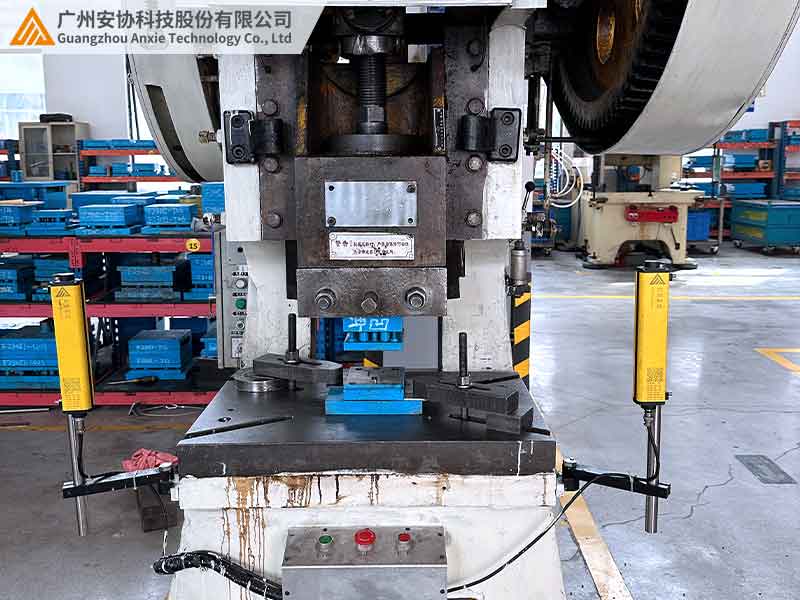

50 吨以下小型冲床常用于精密零件加工，台面窄、空间有限。可选用 25mm 超薄型光栅，20mm 光束间距，嵌入式安装在立柱两侧，既不遮挡视觉定位，又能精准防护操作人员手部，某钟表厂应用后实现零事故。

2.中型冲床：平衡安全与效率

50-200 吨中型冲床送料频繁，需快速响应。30mm 间距光栅搭配 “送料手通行区” 功能，允许自动化设备作业，同时阻止人员违规操作；可调支架适应不同模具高度，某五金厂应用后产量提升，误停机次数大幅减少。

3.大型压力机：全区域防护

200 吨以上大型压力机振动大、粉尘多，需全面防护。50mm 间距光栅配合高防护等级外壳与减震装置，跨距安装覆盖模具全区域，某汽车厂使用后模具区事故归零，维护成本显著降低。

四、实战案例：汽车冲压厂的防护升级

某汽车厂拥有多台不同吨位冲床，原通用光栅存在误报高、盲区多、无法联网等问题。通过分级选型，为小型冲床配置窄间距光栅，大型压力机增加顶部检测模块，并统一接入智能化系统。改造后，压手事故不再发生，设备综合效率提升，顺利通过安全认证。

五、安装调试关键要点

安装时需校准高度，避免工件遮挡与叉车碰撞；使用高精度仪器确保发射端与接收端平行；金属支架单独接地，减少电磁干扰。日常维护中定期清洁镜片、测试响应速度，确保光栅长期稳定运行。

六、结语

冲床安全光栅选型需综合考虑吨位、精度、环境与自动化需求。安协冲床专用光栅适配全吨位设备，提供定制化方案与全流程服务。访问官网（www.anxiekeji.cn）获取选型手册，或联系技术团队定制方案，为冲压生产筑牢安全防线。
