安全光栅防护装置是什么

安全光栅防护装置是什么：从原理到应用的全面解析

在五金厂冲压车间，机械护栏盲区导致操作人员手部压伤的事故时有发生；而配备安全光栅防护装置的工厂，却能显著降低安全风险。作为主动式安全检测设备，安全光栅正以非接触式智能检测技术，革新工业安全防护标准。本文将结合行业实践，从原理、优势、应用等方面，为您解析这一工业安全 “隐形卫士”。

一、安全光栅的本质：用光束构建安全屏障

1.核心组件与物理形态

安全光栅是一套红外光电检测系统，由发射端、接收端和控制单元组成。发射端内置红外发射管，按一定间距排列发射平行光束；接收端通过光敏传感器接收光束，识别遮挡情况；控制单元则将遮挡信号转换为急停、减速等控制指令。其多为长条状铝合金外壳，厚度适中，可通过壁挂、嵌入式等方式安装，适配多种设备空间。

2.工作原理：从 “光束矩阵” 到 “安全闭环”

发射端以特定间距发射红外光束，在设备危险区域形成防护平面。接收端实时扫描光束状态，一旦人体或异物遮挡任意光束，便立即生成遮挡信号。随后，装置启动分级响应机制，一级响应触发声光报警，提示人员撤离；二级响应则在极短时间内切断设备动力源，并锁定操作面板，直至复位。

二、安全光栅 vs 传统防护：核心优势对比

三、核心应用场景解析

1.工业设备防护

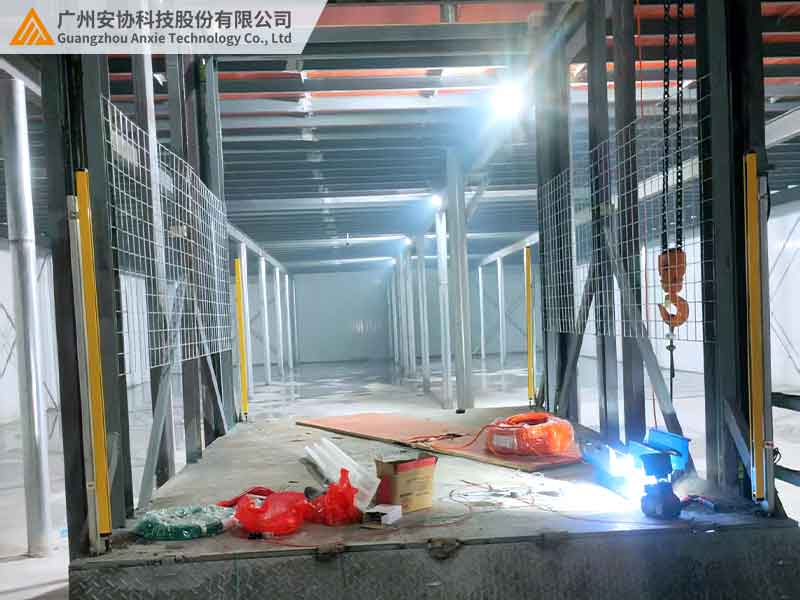

在冲床、压力机作业中，安全光栅可在模具前方形成防护平面，一旦操作人员手部进入危险区，能快速触发急停，降低压手事故风险；协作机器人工作时，通过光栅构建防护区域，允许机械手爪正常作业，同时阻止人员肢体进入，提升人机协作效率；智能仓储堆垛机安装光栅后，当检测到人员高度遮挡时自动停机，减少人机碰撞事故。

2.民生设备安全

电梯安装安全光栅，可覆盖电梯门一定高度，当检测到手指或薄物遮挡时，立即停止关门并反向开启，防止夹人事故；自动扶梯入口的光栅，能检测到儿童滞留等异常情况，及时触发减速，保障乘梯安全。

3.特殊工况防护

在冶金高温场景，耐高温型安全光栅可在高温环境下稳定运行；高粉尘车间中，具备高防护等级和纳米涂层的光栅，能减少清洁频率，降低误报率。

四、选型核心参数与场景适配

1.按防护精度选光束间距

防护精密设备需选择 10 - 20mm 间距的光栅，可识别手指级入侵；通用设备使用 30 - 50mm 间距，平衡检测速度与手臂级入侵识别；大型设备则采用 50mm 以上间距，用于人体整体入侵检测。

2.按环境选硬件配置

普通车间选择 IP65 级防护、常规工作温度的光栅；严苛工况需 IP67 级防护，搭配抗振设计；极端环境则要求宽温范围与防腐蚀配置，以适应不同环境需求。

3.按智能化需求选信号接口

单机设备适配继电器输出接口，接线简便、成本低；智能产线则需要 Profinet 等接口，支持与管理系统联动；多机互锁场景可采用 Modbus TCP 协议，实现跨设备联动预警。

五、实战案例：某汽车配件厂的安全升级

某汽车配件厂原有 20 台冲床与 10 台协作机器人采用传统防护，年均发生多起夹伤事故，且无法满足安全认证的数据追溯要求。通过在冲床和机器人周边安装适配的安全光栅，并将光栅信号接入工厂系统，实现安全状态实时显示与事件追溯。升级后，夹伤事故不再发生，顺利通过安全认证，设备综合效率也得到显著提升。

六、结语

安全光栅防护装置不仅是物理防护屏障，更是工业安全与智能生产的重要环节。从工业设备到民生设施，其在风险防控、效率提升等方面发挥关键作用。选择安全光栅时，需综合考虑防护精度、环境工况和智能化需求。安协安全光栅提供专业解决方案，访问官网（www.anxiekeji.cn）可获取选型手册，或联系技术团队进行风险评估，为设备安全与生产效率提升提供保障。
