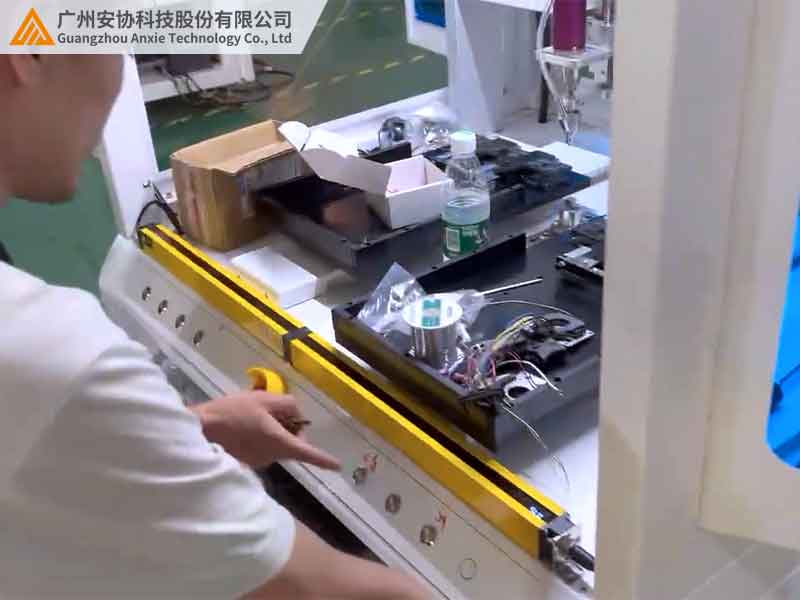

在浙江某精密机械厂的装配车间，技术人员正在给一台小型冲床安装安全光栅。不同于常见的双侧对射式设备，这次安装的单边光栅仅在设备一侧固定，却能精准检测到靠近的物体。这种 “单侧工作” 的漫反射光栅究竟如何实现检测？本文结合工业现场实践，用通俗语言解析其核心原理与应用逻辑。
单边漫反射光栅的检测逻辑，本质上和 “手电筒照物体 —— 眼睛看反光” 的过程非常相似：
1.发射器（类似手电筒）：发出人眼不可见的红外光束（波长 940nm 为主），光束呈扇形漫射扩散，覆盖前方 0.2-8 米的检测区域；
2.被测物体（类似各种物品）：光束照射到物体表面后，部分光线会反射回检测方向；
3.接收器（类似眼睛）：与发射器集成在同一侧，实时接收反射光，并通过信号处理判断是否有物体进入。
简单来说：发射器 “照亮” 检测区域，接收器 “观察” 物体反光的变化 —— 当物体进入，反光强度变化触发检测信号。
1. 半导体激光器：稳定的 “发光源”
波长选择：采用 940nm 红外波长（避开可见光干扰），搭配窄带滤光片，确保接收器只识别特定波长的反射光，避免车间灯光、阳光等干扰。
功率调节：支持 50-200mW 动态功率调节，在黑色物体或远距离检测时增强光束，确保反射光足够强。案例：某橡胶制品厂检测黑色密封圈时，通过增强功率，检测稳定性提升 70%。
2. 光学透镜组：控制 “光线的走向”
发射透镜：将激光束扩散为 15°-30° 的扇形区域（类似手电筒的散光模式），确保单侧安装时能覆盖足够宽的检测面（如 1 米距离覆盖 0.5 米宽度）。
接收透镜：聚焦反射光至接收器芯片，表面做增透膜处理（透光率≥95%），即使微弱反光也能有效捕捉。
3. 信号处理模块：聪明的 “判断大脑”
模数转换：将接收器的光信号转为电信号（精度达 12bit），能识别 0.1% 的反光强度变化。
算法滤波：内置自适应算法，区分真实物体反光与环境干扰（如粉尘颗粒的瞬间反光），某焊接车间实测误报率从 15 次 / 天降至 1 次 / 天。
通过表格对比两种主流光栅的检测逻辑，能更清晰理解漫反射式的独特性：
| 对比维度 | 单边漫反射光栅 | 对射式光栅 |
| 检测依赖 | 物体自身反射光（无需额外配件） | 发射器与接收器直接对射（无需反光板） |
| 安装方式 | 单侧安装（发射器 + 接收器一体） | 两侧安装（发射器 + 接收器） |
| 检测距离 | 中短距离（0-6 米可调） | 长距离（可达 300 米以上） |
| 物体适应性 | 依赖反光率（黑色物体需增强模式） | 不依赖（直接检测光束遮挡） |
| 典型场景 | 狭小工位、单边安装环境 | 大型设备、长距离区域防护 |
| 安装难度 | 角度允许 ±15° 偏差 | 需严格对齐（偏差≤1°） |
关键差异点解析：
检测路径：对射式光栅通过发射器发出光束，直接由对侧的接收器接收，就像两个人隔一段距离互相传递物品，中间没有反射环节；漫反射式则是发射器发出光束，依靠物体表面反射光到同侧接收器，类似用手电筒照物体再观察反光。
距离限制：漫反射式因物体反光率差异，远距离检测（如 8 米）更适合中高反光率物体（如金属、白色塑料）；对射式直接检测光束是否被遮挡，距离更远且不受物体反光率影响 。
1. 光束发射与漫射
半导体激光器通电后，以 20kHz 频率脉冲式发射 940nm 红外光（降低功耗同时增强抗干扰）；
发射透镜将光束扩散为扇形，在 1 米距离处形成约 50cm 宽的检测区域。
2. 反射光接收与处理
物体进入检测区域后，反射光经接收透镜聚焦到光敏二极管；
信号处理模块实时采样电压值（如无物体时电压 2.5V，有物体时降至 1.5V），并与预设阈值对比。
3. 信号输出与设备联动
当电压变化超过 10% 且持续 5ms 以上（防误触发），判定为有效检测，输出开关量信号（NPN/PNP）或模拟量信号（4-20mA）；
联动设备急停、报警或调速，如冲床检测到人体靠近时，10ms 内切断动力电源。
1. 最适合漫反射检测的三大场景
狭小工位防护：如 3C 产品组装台（宽度≤80cm），单侧安装即可覆盖操作区域，避免对侧安装空间不足的问题。
动态物体检测：物流分拣线上的包裹、流水线上的工件，物体位置不固定，依赖自身反光即可识别。
中等距离检测：0.2-6 米范围内的检测（超过 10 米建议用对射式），如机床周边 1.5 米安全区、仓储货架间的 5 米通道防护。
2. 选型时的三个核心参数
检测距离：根据工位大小选择（如小型设备选 0.2-3 米，中型设备选 3-6 米）；
反光率补偿：检测黑色物体需支持 “强反射模式”，透明物体需双波长检测功能；
防护等级：多粉尘 / 潮湿环境选 IP67 级，如焊接车间、食品加工厂等。
3. 现场调试小技巧
反光率测试：用目标物体在最大检测距离处移动，观察信号指示灯（绿色正常，红色报警）是否稳定切换；
角度校准：使用激光瞄准器确保光束垂直于检测面，避免因倾斜（如＞15°）导致远距离检测盲区。
单边漫反射光栅的检测原理，本质是 “用单侧发射的红外光，通过物体反光实现存在检测”，凭借无需对侧配件、安装灵活的优势，成为狭小工位与动态检测场景的优选方案。某汽车零部件厂引入后，在设备改造成本降低 30% 的同时，检测效率提升 40%，验证了其在工业自动化中的实用价值。
安协科技针对不同反光率物体与距离需求，提供多型号漫反射光栅，支持智能功率调节与双波长检测，适配金属、黑色橡胶、透明薄膜等多种材质。如需了解具体型号是否适合您的产线，欢迎访问官网 www.anxiekeji.cn ，下载《漫反射光栅技术白皮书》或预约工程师上门测试，让检测方案更贴合实际生产需求。
