漫反射光幕跟漫反射传感器有区别吗

漫反射光幕跟漫反射传感器有区别吗

在江苏某汽车配件厂的生产线上，新来的技术员看着设备上的两种检测装置犯了难：同样采用漫反射原理，有的是一排紧凑排列的长条形设备，有的却是独立的小型探头，它们的核心差异究竟在哪里？作为工业自动化中常用的检测设备，漫反射光幕与漫反射传感器虽原理相通，但在结构、功能和应用场景上有着明确区分。本文结合现场实践，用通俗语言解析两者的本质区别。

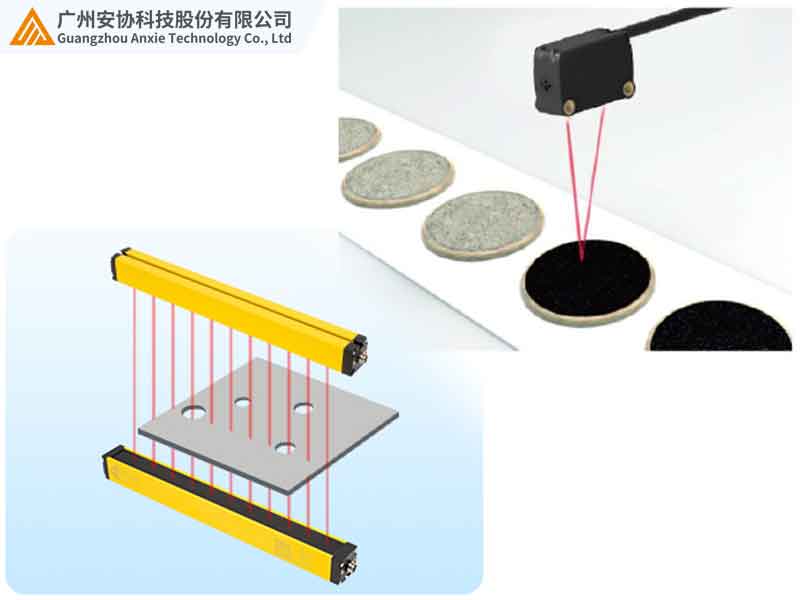

一、核心结构：“成排阵列” vs “单个探头”

1. 漫反射光幕：单侧集成的 “平面防护阵列”

· 结构特性：由多组发射 / 接收对（通常≥2 组）集成于同一侧外壳内，形成线性阵列。每组单元独立发射 940nm 红外光束，并接收物体反射光，共同构建一个连续的检测平面。外观：长条形（长度 10-100cm 可调），侧面分布多个透光窗口，常见于机床防护、流水线安全区域。核心逻辑：通过阵列式设计，将多个单点检测组合成面状防护，无需对侧安装（区别于对射式光幕）。

2. 漫反射传感器：独立集成的 “单点检测单元”

· 结构特性：单个设备集成发射端与接收端，发射光束呈锥形扩散，接收端聚焦反射光。外观：圆柱形（直径 18-30mm）或方形（边长 20-50mm），体积小巧，适合狭小空间安装。核心逻辑：以单个单元实现点状或小范围检测，侧重精准定位而非区域防护。

二、五大核心区别对比表

通过结构化对比，清晰呈现两者的本质差异：

三、关键差异解析：从 “面防护” 到 “点检测”

1. 检测原理：“阵列式面检测” vs “单点反射检测”

· 光幕的平面检测：多组发射 / 接收对在同一侧排列，每组光束覆盖不同高度或宽度，共同形成一个防护平面。例如在冲床周边安装 1.5 米高的光幕，当人体手臂、腿部等任何部位穿过平面，任一单元检测到反射光变化即触发报警，类似 “用多个探头组成一道墙”。

· 传感器的单点检测：单个探头发射漫射光束，当物体进入其前方圆锥体区域（如 0.5 米距离、30° 扩散角），反射光强度变化触发信号。例如检测流水线上的螺丝是否到位，仅需对准螺丝位置安装，检测该点是否有物体存在。

2. 应用场景：安全防护 vs 精准定位

· 光幕的典型场景：

设备安全防护：注塑机、冲床周边安装 1.2 米高的光幕，形成垂直防护面，人员肢体进入即停机，某汽车模具厂应用后误触事故归零。

区域边界防护：立体仓库货架通道安装 2 米宽的光幕，检测叉车或人员整体进入，相比多个传感器拼接，无检测盲区且安装效率提升 50%。

· 传感器的典型场景：

零件到位检测：3C 产品组装线上，传感器对准治具位置，检测手机外壳是否放置正确（距离 20cm，精度 5mm），确保机械手精准抓取。

动态物体测距：AGV 机器人前端安装传感器，通过模拟量信号实时反馈障碍物距离（0.3 米减速、0.1 米停止），相比光幕的平面检测，更适合动态避障的精准控制。

3. 信号特性：整体报警 vs 细节反馈

· 光幕以开关量为主：输出 “防护平面是否被侵入” 的通断信号，支持继电器输出或 PLC 联动，主要用于设备急停、声光报警等简单控制逻辑。

· 传感器支持多元信号：

开关量：检测物体有无（如分拣口包裹到位）；

模拟量：输出电流或电压信号，精确反馈距离（如 0.2 米对应低信号，2 米对应高信号）；

通讯信号：支持工业协议与控制系统对接，适合智能工厂的数字化检测需求。

四、如何选择：三问确定选型方向

1. 检测目标是 “区域防护” 还是 “单点定位”？

若需防止人员 / 大型物体进入危险区域（如设备周边安全区），选漫反射光幕；

若需检测小物体是否存在、到位或测距（如零件、包裹），选漫反射传感器。

2. 检测范围需要 “二维平面” 还是 “单点圆锥”？

平面检测（如高度 1.5 米 × 宽度 2 米）选光幕，适合人体防护、大型工件检测；

单点检测（如直径 0.5 米、距离 1 米）选传感器，适合小型零件、动态物体定位。

3. 信号需求是 “简单控制” 还是 “精准反馈”？

仅需设备启停、报警等基础功能，两者均可；

若需距离数据或系统集成（如对接 PLC、MES），传感器的多元信号更适用。

五、结语

漫反射光幕与传感器虽同属漫反射原理，但前者像 “集成化的防护阵列”，专注大面积安全防护；后者如 “精细化的检测探头”，擅长单点精准检测。某智能工厂数据显示，在冲床周边部署光幕、分拣线使用传感器后，安全事故率下降 80%，分拣效率提升 35%，实现了防护与检测的最佳组合。

针对不同检测需求，市场上提供多样化的漫反射检测设备：

· 漫反射光幕：适合构建单侧安装的防护平面，支持 0-6 米检测高度，满足设备安全与区域防护需求；

· 漫反射传感器：提供 0.1-5 米检测距离可调、多种信号输出的产品，适配零件检测、动态测距等精准场景。
