安全光栅的输出方式有几种？从选型到应用的全解析

在自动化产线调试中，曾出现安全光栅与 PLC 无法通信的情况，根源在于输出方式选择不当 —— 光栅的 NPN 输出与 PLC 的 PNP 输入不兼容。作为连接安全光栅与外部设备的关键，输出方式直接影响系统稳定性。市面上常见的输出方式有哪些？如何根据场景合理选择？本文结合工程经验，解析 3 大主流输出方式的特点及选型逻辑，助您避开连接误区。

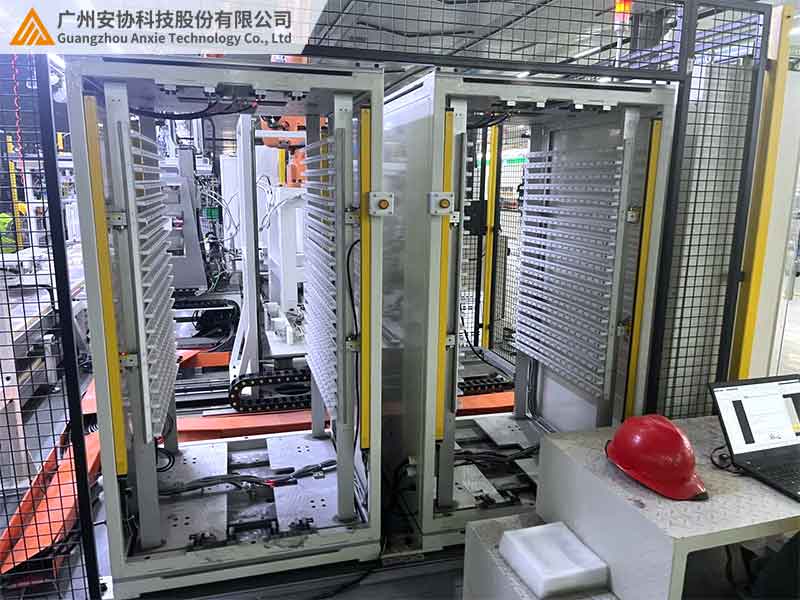

一、输出方式：安全光栅的 “沟通桥梁”

安全光栅的输出方式，是将遮挡信号转化为设备可识别电信号的形式。它如同 “翻译官”，通过不同 “语言”（信号形式）与 PLC、继电器等设备沟通，确保 “安全 / 危险” 状态准确传递，实现设备急停、报警等联动功能，同时适配日系 / 欧系等不同品牌设备的输入要求。

二、3 大主流输出方式深度解析

1.继电器输出：简单可靠的 “万能适配者”

继电器输出通过机械触点通断传递信号，遮挡时常闭触点断开、常开触点闭合。作为无源开关量信号，需外接 24V 电源，最大负载电流 2A，可直接驱动小型继电器、指示灯。

核心优势与场景

· 兼容性强：适配老旧继电器控制电路，如早期冲床改造无需更换 PLC，直接接入原控制箱，节省 40% 改造成本；

· 抗干扰性：强电环境（如电焊机旁）中，触点能阻断电磁干扰，保证信号稳定；

· 多设备驱动：支持 3-5 个负载并联，适合同一信号驱动多个报警器。

不足与注意

响应速度 5-10ms，不适合高速设备；触点寿命约 10 万次，高频动作场景需定期更换，接线时注意区分常开 / 常闭默认状态（通常为常闭）。

实战案例

某五金厂改造 10 年老旧冲床，选用继电器输出光栅，直接接入原控制箱，3 小时完成改造，成本远低于总线方案。

2.晶体管输出：精准高效的 “数字信号手”

晶体管输出分 NPN/PNP 两种：NPN 型低电平（0V）有效，适配三菱、欧姆龙等日系 PLC；PNP 型高电平（24V）有效，适配西门子、施耐德等欧系 PLC。

技术特点

· 高速响应：有源电平信号响应＜1ms，适合滑块速度＞2m/s 的高速冲床，0.1 秒内响应手指入侵；

· 精准定位：可输出单光束遮挡信号，通过 LED 灯定位故障光束，便于精密场景故障排查；

· 灵活组网：支持多组光栅串联，适用于长距离传送带分段防护。

选型要点

接线前务必确认 PLC 输入类型（查看手册），接反会导致信号异常；长距离传输（＞20 米）需用屏蔽双绞线，避免 PNP 信号衰减至 22V 以下误判。

3.总线输出：智能工厂的 “数字桥梁”

总线输出支持 Modbus RTU、Profinet、EtherCAT 等协议，满足智能化需求：

· Modbus RTU：性价比高，支持 32 台设备组网，适合中小型产线；

· Profinet：传输速率 100Mbps，实时监控光栅状态（如镜头积灰预警）；

· EtherCAT：响应＜100μs，适用于机器人协作场景的高精度同步控制。

核心优势

· 数据丰富：除通断信号外，可传输遮挡位置、故障代码等 50 + 参数，助力智能工厂隐患预警；

· 极简接线：一根网线替代多根信号线，减少 70% 接线工作量，解决多品牌设备兼容问题；

· 智能联动：对接 MES 系统，实现 “遮挡统计 - 效率分析 - 隐患预警” 闭环，提升产线智能化水平。

三、选型决策：场景、设备、预算三重考量

选型三原则

1.按设备类型：老旧继电器设备选继电器输出；日系 PLC 用 NPN、欧系 PLC 用 PNP；智能工厂 / 机器人产线选总线输出。

2.按响应速度：低速设备（＜0.5m/s）用继电器；高速设备（＞1m/s）选晶体管或总线，确保 1ms 内响应。

3.按预算功能：预算有限选继电器（基础防护）；中等精度选晶体管（区域屏蔽）；追求智能选总线（数据追溯）。

四、接线避坑：3 个高频错误与解决方案

1.NPN/PNP 接反致无信号

表现：遮挡时报警灯亮但 PLC 无输入；

解决：调换信号线（NPN 用黑 + 蓝线，PNP 用棕 + 蓝线），万用表测电压（遮挡时 NPN 0V、PNP 24V）。

2.继电器负载过大烧触点

预防：驱动＞2A 负载时，先通过 24V 中间继电器过渡，再控制大功率设备（如 220V 报警灯）。

3.总线未接终端电阻致通信中断

操作：Modbus RTU 总线首尾设备接入 120Ω 终端电阻，开启 “终端模式”，避免信号反射掉线。

五、结语：适配场景，选对输出方式

安全光栅输出方式的选择没有 “最优”，只有 “最适配”：继电器输出适合老旧设备稳定过渡，晶体管输出满足高速产线精准控制，总线输出助力智能工厂数字升级。某医疗器械厂数据显示，合理选型后系统故障率下降 60%，调试时间缩短 40%。
