冲床安全光栅接线图解：从准备到调试的全流程指南

在五金加工厂，因安全光栅接线错误导致冲床误停机的情况屡见不鲜。曾经有工厂新装冲床，就因接线问题，每天少生产几百件产品。冲床危险系数高，光栅接线一旦出错，安全防护失效还耽误生产。结合一线工作经验，分享冲床安全光栅接线的实用方法。

一、接线前的关键准备：不打无准备之仗

1.确认光栅和冲床适配性

先看光栅铭牌，明确输出类型（NPN 或 PNP）、电源电压（常见直流 24V）和光束数量。冲床常用常闭型光栅，无遮挡时信号导通，遮挡时断开，确保冲床及时急停。

再判断冲床控制箱类型，老型号多是继电器控制，需配继电器输出光栅；新型 PLC 控制冲床，则根据 PLC “偏好” 选择 —— 日系 PLC 适配 NPN，欧系更适合 PNP。

2.备好工具材料

3.断电验电保安全

接线前务必关闭冲床总电源，挂上警示牌，并用万用表确认控制箱无电压，避免触电风险，这一步绝不能省略。

二、冲床安全光栅接线 5 步实操法

以直流 24V、NPN 型光栅为例，详解接线步骤：

1.接好电源 “生命线”

光栅红色线接控制箱 + 24V 输出端，黑色线接 GND 公共端。建议用 1.5mm² 多股软线，距离超 5 米需换 2.5mm² 线。接完上电测电压，应在 24V 左右，偏差超 10% 需检查电源。

2.连好信号输出线

NPN 型光栅，蓝色线接 GND，黑色信号输出线接 PLC 漏型输入端子；PNP 型则棕色为信号输出线，接 PLC 源型输入端子。接反会导致 PLC 无信号，冲床失去防护。

3.屏蔽线接地抗干扰

信号线缆用双层屏蔽线，屏蔽层单端接地到控制箱端子，接地电阻需小于 4Ω。走线时远离电磁阀、电机等干扰源，交叉时垂直穿过。

4.急停按钮联动

将光栅信号输出线与冲床急停按钮串联，实现光栅报警与手动急停双重保护。曾有工厂未串联，光栅故障时无法手动停机，酿成事故。

5.上电调试校准

合闸后观察光栅指示灯，电源灯常亮，无遮挡时信号灯也常亮。用 16mm 测试棒挡光，冲床应立即停机，否则检查信号端子。最后用激光水平仪校准，确保水平偏差＜0.5°，底部光束距地约 200mm。

三、高频接线错误及解决

NPN/PNP 接反，会导致 PLC 无信号，对照手册换线即可；电源正负极接反，光栅不工作，需断电换线并检查保险管；屏蔽层未接地，冲床运行时光栅易误报，用黄绿线接地或加装滤波器。

四、接线验收 3 步法

目视检查端子是否松动、线缆有无破损；功能测试需保证每束光遮挡都能触发停机，冲床空转时信号稳定；最后拍照标注端子接线，填写记录表，方便日后维护。

五、结语

冲床安全光栅接线看似复杂，掌握 “接电源、连信号、接地、联动、调试” 的逻辑，区分 NPN/PNP 类型，做好抗干扰，就能顺利完成。我司提供冲床专用接线套件、详细教程及远程指导，访问官网（www.anxiekeji.cn）获取资料，让专业服务为冲床安全护航。

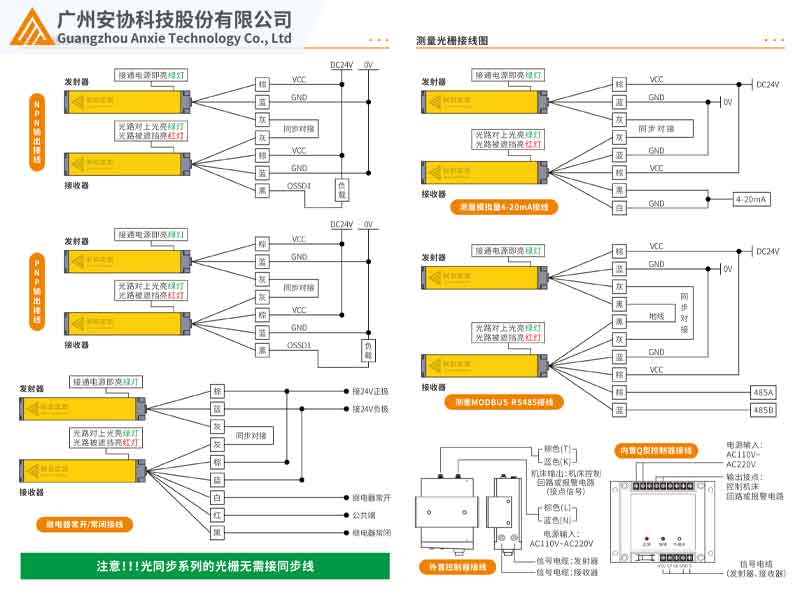

安协科技安全光栅接线图解在线预览/下载
