折弯机如何安装光电保护装置

折弯机如何安装光电保护装置

折弯机作业时，上模与下模以数吨的压力对金属板材进行折弯，操作员的手若误伸入模具闭合区域，瞬间就可能造成严重伤害。光电保护装置（多为安全光栅）能在手部靠近危险区时立即触发停机，是折弯机必不可少的安全配置。但折弯机的模具可更换、作业空间狭小，安装光电保护装置需精准适配其结构特点，否则可能出现防护盲区或影响折弯操作 —— 正确的安装流程，是确保防护效果的关键。

一、安装前：先明确 3 个核心前提

在动手安装前，需先做好准备工作，避免因适配不当导致返工：

（一）确认光电保护装置的规格

折弯机的危险区范围与模具高度、折弯行程相关，需根据实际参数选择光电保护装置：

· 防护高度：需覆盖从工作台面到上模最低点的垂直范围，通常比最大模具高度高 10-15cm（比如最大模具高 20cm，防护高度选 35cm），避免上模下行时顶部留下盲区；

· 检测距离：根据折弯机工作台宽度选择，比如 1.2 米宽的工作台，需选检测距离≥1.5 米的光电装置，确保发射器与接收器能稳定对射；

· 响应速度：折弯机滑块下行速度快（通常每秒 50-100mm），需选响应时间≤20ms 的装置，避免因响应慢导致停机不及时。

某机械厂曾误用防护高度不足的光电装置，上模上行时顶部超出防护范围，操作员伸手调整模具时未被检测，险些发生事故。

（二）确定安装位置

折弯机的危险区集中在 “上下模闭合区域”，光电保护装置需安装在危险区前方，确保手部在靠近模具前就被检测：

· 水平距离：光电装置的光墙与模具刃口的水平距离需控制在 15-30cm—— 太近可能被模具碰撞，太远会导致防护区外扩，影响上料；

· 安装方向：优先选择 “垂直安装”（光束垂直于地面），覆盖模具闭合的垂直空间；若工作台两侧有障碍物，可选择 “水平安装”（光束平行于地面），但需确保光束高度与模具闭合高度匹配。

（三）准备工具与配件

需提前准备：电钻、扳手、螺丝刀等安装工具；与折弯机工作台适配的固定支架（通常选 L 型金属支架，防振动）；屏蔽线缆（避免折弯机电机的电磁干扰）；绝缘胶带（保护线缆接头）。

二、安装步骤：4 步完成，重点在 “对准” 与 “联动”

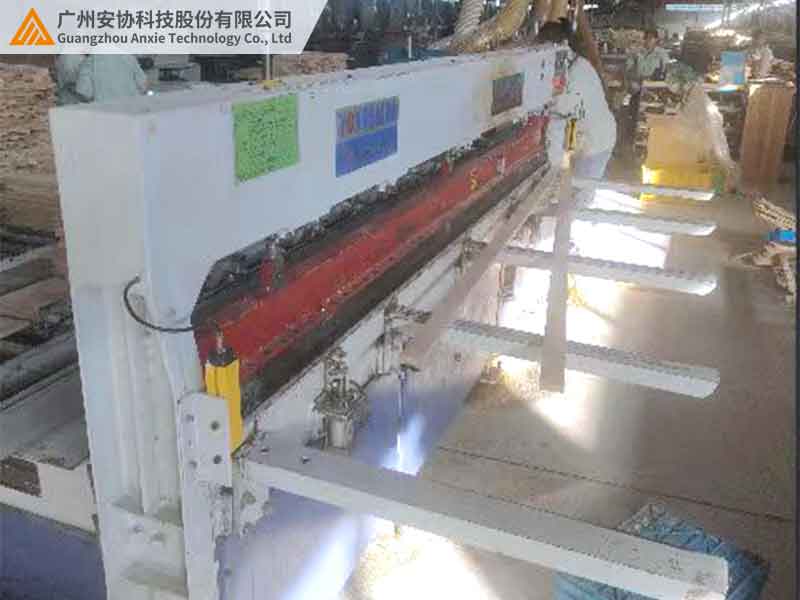

（一）固定发射器与接收器

1.将 L 型支架用螺栓固定在折弯机工作台两侧的立柱上，确保支架平整、无倾斜（可用水平仪校准）；

2.将光电装置的发射器和接收器分别固定在两侧支架上，调整高度 —— 发射器与接收器的中心轴线需保持水平，误差不超过 2°，否则会导致光束偏移；

3.用扳手拧紧固定螺丝，避免折弯机工作时的振动导致装置移位（建议每颗螺丝加防松垫片）。

某钣金厂安装时，因支架倾斜导致发射器与接收器错位，光墙出现断点，后续重新校准支架后才恢复正常。

（二）布设线缆并接线

1.从发射器和接收器引出的线缆，需沿工作台边缘布设，用线缆卡固定，避免与折弯机的运动部件（如滑块、送料机构）接触；

2.将线缆接入折弯机的电气控制柜，注意区分 “电源線”“信号線”—— 电源線接 24V 直流电源（需与折弯机电源隔离，避免电压波动），信号線接折弯机的急停控制回路（通常接常闭触点，光墙被遮挡时断开急停回路）；

3.线缆接头处用绝缘胶带包裹，并用屏蔽层接地，减少电磁干扰（折弯机电机启动时易产生强电磁，未屏蔽会导致光电装置误报）。

（三）光路校准

1.接通光电装置电源，观察接收器的指示灯 —— 绿灯常亮表示光路对准，红灯闪烁表示对准偏差；

2.若指示灯异常，微调发射器或接收器的角度：先左右调整，再上下微调，直到接收器绿灯常亮；

3.用薄纸板（宽度 5cm）沿光墙缓慢移动，测试每束光是否都能被检测 —— 若某段区域遮挡纸板后无反应，说明存在光束断点，需重新校准。

（四）联动测试

1.手动触发光电装置（用纸板遮挡光墙），观察折弯机是否立即停机 —— 若滑块仍继续运动，需检查信号線接线是否正确，急停回路是否通畅；

2.模拟正常作业：放置金属板材进行折弯，测试光电装置是否会因工件遮挡误触发 —— 若出现误报，需调整光墙与模具的水平距离，或设置 “工件屏蔽” 参数（部分高端光电装置支持）；

3.连续测试 10 次折弯动作，确保光电装置每次触发都能稳定停机，无延迟或失效。

三、安装步骤与注意事项对照表

四、安装后：定期维护，避免防护失效

1.每日检查：开机前观察光电装置指示灯是否正常，用纸板测试触发功能，确保无故障；

2.每周清洁：用酒精棉片擦拭发射器和接收器的镜头，去除油污、粉尘（折弯机作业时金属碎屑多，易遮挡光束）；

3.每月校准：检查支架是否松动、光路是否偏移，重新测试联动功能，确保防护效果；

4.更换模具后：重新调整光电装置的高度和水平距离，适配新模具的危险区范围。

五、结语

折弯机安装光电保护装置，核心是 “精准覆盖危险区、稳定联动停机”—— 从规格选择到光路校准，每一步都需贴合折弯机的作业特点，避免因安装不当留下安全隐患。正确安装的光电保护装置，能让折弯作业从 “被动防护” 转向 “主动预防”，既保障操作员安全，又不影响生产效率。
