冲床安全光栅应用指南：一线工程师的实战经验谈

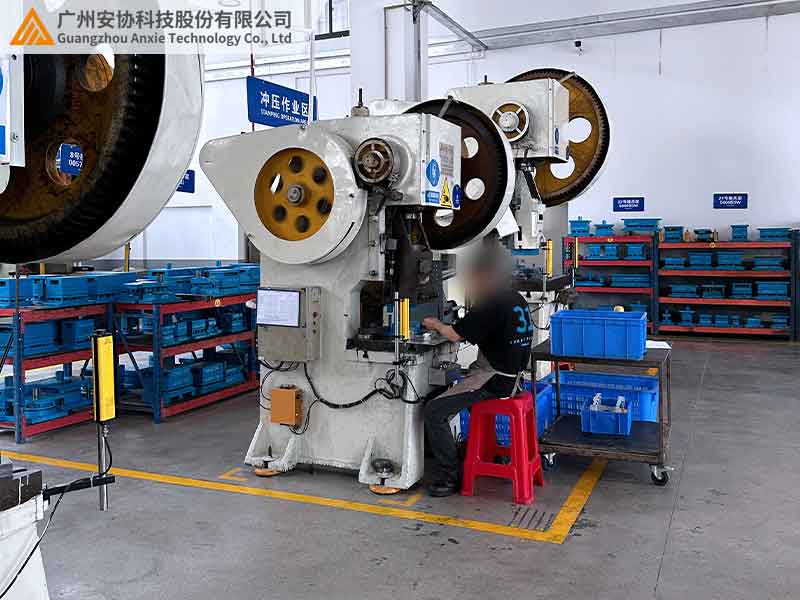

在金属加工车间，冲床高速运转时如同一台 “钢铁巨兽”，滑块每分钟往复运动上百次，稍有不慎就可能造成手部重伤。据统计，未安装安全光栅的冲床，操作人员手部卷入事故率是合规设备的 8 倍以上。作为在车间摸爬滚打十多年的老工程师，今天结合真实案例，分享冲床安全光栅从选型到维护的 “接地气” 经验，帮您避开常见坑点。

一、选型篇：这三个参数比价格更重要

1. 光轴间距：15mm 是冲床防护的 “黄金标准”

冲床操作中，最危险的是手指误触模具。光轴间距指的是相邻两束红外光的距离，直接决定能检测到的最小物体：

· 15mm 间距（必选）：能精准检测直径 15mm 以上的物体（相当于成人手指粗细），比如手机壳冲压、精密电子元件加工场景，某 3C 工厂用 15mm 间距光栅后，3 年没出过手指受伤事故；

· 20mm 间距：适合汽车垫片、法兰等中型冲压件，能防止手腕级入侵，同时减少金属碎屑干扰（冲床飞溅的小铁屑常让密间距光栅误报警）；

· 别信 30mm 以上 “通用款”：曾有五金厂图便宜选 30mm 间距，结果戴厚手套的手指漏检，导致指尖被压出淤青。

小贴士：选光栅时带个 15mm 的圆柱体（比如马克笔），现场测试能否触发停机 —— 这比看参数表靠谱得多。

2. 安全等级：Type 4 认证是 “保命门槛”

冲床属于最高风险等级设备，必须选通过Type 4 安全认证的光栅（国标 GB/T 19436），

核心看两点：

· 双 CPU 冗余设计：就像汽车的双刹车系统，主芯片故障时，备用芯片 0.2 秒内接手工作，某汽配厂曾因用单 CPU 光栅，芯片突然死机没触发停机，导致操作员手背擦伤；

· 每秒 50 次自检：能实时发现光束偏移、电源电压不稳等隐患，相当于给光栅装了个 “24 小时医生”。

3. 响应速度：高速冲床要 “快准狠”

冲床滑块下行速度通常在 500mm/s 以上，响应速度必须≤5ms：

· 举个例子：200 次 / 分钟的冲床，5ms 内滑块只会移动 2.5mm，刚好能停在安全位置；

· 选带防震支架的型号，否则冲床振动会让光束 “跑偏”，导致漏检或误报。

二、安装篇：这四个位置细节决定防护效果

1. 上下高度：别留 “致命盲区”

底部光束：要低于模具最低点 100mm—— 曾见过某厂光栅装太高，操作员弯腰送料时，手部从底部漏进危险区；

顶部光束：至少 1.5 米高，覆盖大部分人抬手高度（除非车间全是高个子，可按实际情况调整）。

2. 左右距离：远离 “飞溅区”

发射端和接收端离模具边缘至少 300mm：

冲床冲压时，油污、金属屑会飞溅，离太近容易糊住透镜，某铸造厂曾因距离过近，每天要擦 3 次光栅，后来移远后一周擦一次就行；

用 L 型支架 + 防震胶垫固定，螺丝要拧紧，装完后拍一下设备，看光栅会不会晃（晃就重新固定）。

3. 光束对齐：三步校准法

· 粗调：用激光笔照发射端光束孔，调整接收端位置，直到每个孔都对准；

· 细调：通电后逐个遮挡光束，看接收端指示灯是否对应熄灭，有不亮的就微调支架；

· 终极测试：让同事帮忙，用手指快速划过光栅，看是否每一次移动都触发停机。

4. 接线：别让电磁干扰 “捣乱”

单独拉一根 24V 直流电源线，别和冲床电机、电磁阀共用同一根线，否则开机时电压波动会让光栅乱报警；

信号线用双绞屏蔽线，超过 5 米要接地（找电工师傅帮忙，接地电阻小于 4Ω）。

三、功能设置：让光栅 “懂” 冲床操作流程

1. 双手启动互锁（必开功能）

设置成 “只有双手同时离开防护区，冲床才能重启”：

防止有人耍小聪明，用一只手挡住光栅，另一只手送料 —— 见过太多这样的违规操作，必须从程序上杜绝；

搭配语音提示，提醒操作员规范动作。

2. 延时复位：高速冲床必备

针对每分钟 200 次以上的高速冲床，设置 “检测到遮挡后 0.5 秒再复位”：

避免滑块还没停稳，操作员误触重启按钮，导致二次伤害；

这个功能在老旧冲床上尤其重要，机械制动反应慢，全靠光栅多 “撑” 一会儿。

3. 区域屏蔽

如果冲床搭配机械臂自动送料，开启 “区域屏蔽”：

允许机械臂进入防护区取件，同时监测人员入侵，某汽车厂用了这个功能后，设备效率提升 15%，还没出过安全事故。

四、维护篇：这三个习惯能少跑 80% 的维修

1. 清洁：每周一次 “基础保养”

用无水酒精棉轻轻擦拭发射 / 接收端透镜；

冲压车间粉尘多的话，改成每周三次，千万别用汽油、柴油擦 —— 曾经有个徒弟用汽油，结果把透镜镀膜腐蚀了，检测距离直接减半。

2. 振动检查：每月一次 “体检”

用水平仪测光栅支架，歪了就调正（偏差超过 2° 就得重新校准）；

支架和设备接触的地方贴 3mm 厚的橡胶垫，能减少 60% 的振动传递。

3. 故障排查：学会看 “信号灯”

五、实战案例：从 “三天两头报警” 到 “全年零事故”

浙江某通用机械厂的 63 吨冲床，以前用便宜光栅，三天两头误报警，操作员烦得直接把光栅电源拔了，结果一年出了 2 次轻伤事故。2024 年找我们改造：

1.换 15mm 间距 Type 4 级光栅，带防震支架，能抗冲床的高频振动；

2.设置双手互锁 + 0.3 秒延时复位，避免送料时手套边缘轻微遮挡就停机；

3.每周安排 10 分钟清洁保养，操作员培训后都知道怎么维护了。

改造后整整一年，冲床没出过一次事故，而且因为误报警减少，每月多生产了 3000 件产品，老板直夸 “这钱花得值”。

六、结语：冲床防护没有 “差不多”，只有 “刚刚好”

选冲床安全光栅，别只看价格，光轴间距 15mm、Type 4 认证、5ms 响应速度，这三个硬指标缺一不可。安装时多花半小时校准，维护时多擦一次透镜，这些细节才是安全的保障。
