安全光栅的核心组成部分：从硬件到算法的全解析

作为工业自动化领域的 “安全卫士”，安全光栅的性能差异往往藏在看不见的核心组件里。本文从硬件到软件拆解其关键部分，帮您看懂选型时的核心技术门道。

一、发射端：打造精准 “光墙” 的起点

发射端负责生成平行红外光束，两大核心组件决定基础性能：

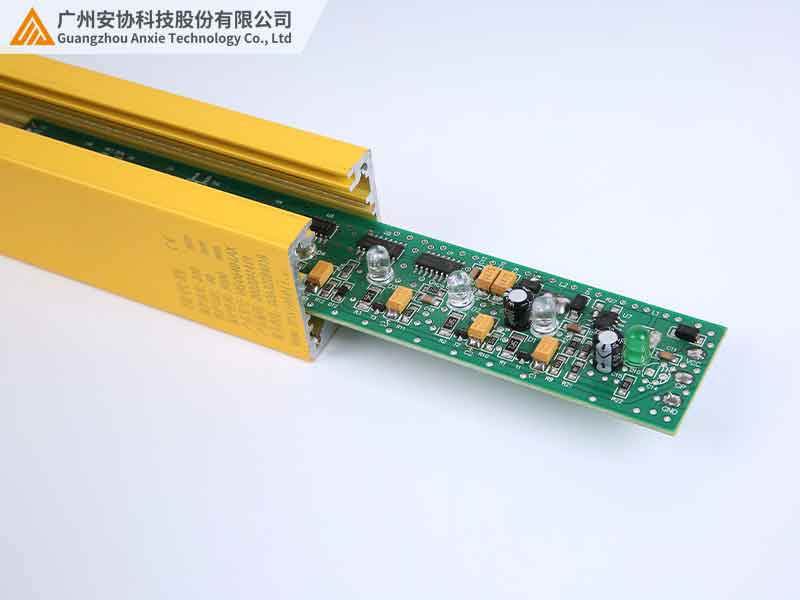

1. 光学发射模块

· 红外发射管阵列：由多颗高功率 LED 组成，数量决定光束密度（如 15mm 间距光栅每米约 66 颗）。优质产品采用进口 LED（如欧司朗），寿命超 5 万小时，而低价款用国产 LED，1 年就因光衰导致检测距离缩短 20%。

· 光学透镜：柱状透镜将发散光整合成平行光束，耐温 120℃的亚克力镀膜透镜（如安协科技增透膜技术），透光率比普通透镜高 20%，避免高温下光束发散引发误判。

2. 驱动电路

恒流驱动芯片确保电流稳定，搭配数字同步技术，抗电磁干扰能力比模拟同步提升 3 倍，避免电网波动导致的误报。

二、接收端：信号处理的 “判官”

接收端将光信号转为电信号，核心是灵敏度与抗干扰能力：

1. 光电接收模块

· 光敏传感器：匹配 850nm/940nm 波长，带滤光片过滤环境光，优质型号抗 10 万 lux 强光（可在阳光直射下稳定工作），解决普通光栅在户外或高亮度车间的误报问题。

· 低噪声放大电路：放大微弱光电流时控制噪声＜5μV，即使透镜有轻微粉尘遮挡，也能准确识别有效信号。

2. 数据处理单元

Type 4 级安全认证的双 MCU 冗余设计是关键：主芯片故障时，副芯片 0.2ms 内接管，杜绝单故障失效。某冲压厂曾因单 MCU 光栅漏检，导致操作人员轻伤，升级后再无类似事故。

三、控制单元：安全逻辑的 “大脑”

作为连接光栅与设备的枢纽，控制单元确保信号可靠输出：

1. 主控制器

· 双继电器冗余：符合最高安全等级认证（EN ISO 13849-1 PL e），避免继电器触点粘连导致的停机信号失效，某注塑机曾因此类故障未停机，险酿事故。

· 多接口适配：支持 NPN/PNP/IO-Link 等接口，兼容老旧 PLC 与智能产线，减少改造成本。

2. 功能模块

每秒 50 次自检电路实时监测异常，发现光束偏移或电压波动立即报警，比低价款的 200ms 自检周期更安全。

四、机械结构：耐用性的 “防护衣”

1. 外壳与支架

· 材质差异：工业级采用 6063-T5 铝合金（3mm 厚度 + 阳极氧化），耐盐雾腐蚀 1000 小时，而塑料外壳 3 个月就因粉尘磨损透镜；紧凑型设计（宽度＜30mm）适合狭小空间，如小型冲床安装。

· 防护等级：IP67 级双道硅胶密封，可短时浸水，实测在洗车房等高湿环境运行 1 年无故障；防震胶垫 + 灌封电路板，承受 10G 振动，适合冲床、锻压机等高频振动场景。

五、软件算法：智能防护的 “灵魂”

1. 抗干扰算法

· 动态功率调节：根据物体反射率自动调整发射功率，检测黑色橡胶件时增强功率，确保 5 米距离稳定触发，某物流线用此技术后月误报从 40 次降至 3 次。

· 边缘滤波技术：过滤工件快速通过时的轻微遮挡，减少 90% 误报，提升产线效率。

2. 安全算法

双手同步检测功能防止单手套操作违规，配合语音提示规范操作；温度补偿机制在 120℃高温下调整阈值，检测距离波动＜5%，解决普通光栅高温失效问题。

六、实战案例：核心部件缺陷的教训

某汽车配件厂低价光栅 3 个月即故障：

· 未镀膜透镜导致强光误报，每周停机 10 次；

· 单 MCU 设计漏检，引发手指轻伤；

· 塑料外壳不防尘，粉尘短路电路。

  更换 Type 4 级光栅（双 MCU+IP67 + 抗强光）后，一年内零故障，设备利用率提升 15%。

七、结语：选光栅看 “内在”，细节见真章

安全光栅的性能由每个核心部件的设计决定：

· 发射端看 LED 品质与透镜耐温；

· 接收端看抗光干扰与双 MCU 冗余；

· 控制单元看安全认证与接口适配；

· 机械结构看材质防护与防震设计；

· 软件算法看动态调节与智能逻辑。

下次选型时，别被 “参数表” 迷惑，关注这些核心组件的真实配置。安协科技（www.anxiekeji.cn）深耕工业安全 12 年，全系列产品经过 1000 小时严苛测试，官网可免费下载《安全光栅/单边光栅说明书》，或申请拆解样品查看内部工艺 —— 真正的安全，藏在每一个细节里。
