安全光栅如何阻断机械误操作：从原理到实战的全流程解析

在五金加工厂的冲压车间，曾发生过这样惊险的一幕：调试冲床时，有人的手不慎靠近模具，好在冲床在 0.1 秒内瞬间急停，才避免了一场悲剧。事后检查发现，立下 “救命功” 的是安装在设备上的安全光栅。作为工业安全领域的 “隐形卫士”，安全光栅究竟是如何在关键时刻阻断机械误操作的？本文结合一线生产经验与技术参数，为你揭开它的工作奥秘。

一、安全光栅的核心工作原理：构建无形的安全防线

安全光栅主要由发射端和接收端两大部分组成。发射端内置多组 940nm 波长的红外发光二极管，能够发射出不可见的红外光束。这些光束以平行排列的方式，在设备危险区域前方形成一道肉眼看不见的 “防护网”。一般来说，发射端的光束发散角控制在 1.5° 以内，确保在 10 米距离内检测无偏差 。

接收端装有与发射端对应的光敏元件，其灵敏度可达 0.5μA/lux，即使光束衰减 70% 仍能有效检测，这使得安全光栅在粉尘环境等恶劣工况下也能正常工作。正常情况下，接收端能稳定接收到发射端发出的所有光束，此时设备处于正常运行状态。一旦有物体进入防护区域，遮挡住其中任意一束或多束光束，接收端的光敏元件接收到的光信号就会减弱或消失。

控制单元作为安全光栅的 “大脑”，会以 100 次 / 秒的频率实时监测接收端的信号变化。当检测到光信号异常，且符合预设的触发条件（如连续遮挡 3 束及以上光束），它会在 100 毫秒内发出控制信号，通过继电器或总线通信的方式，将信号传输给机械的控制系统，从而触发设备紧急停机，阻断误操作可能带来的危险。

二、不同工业场景下的防护应用

安全光栅在各类工业设备中都发挥着重要作用，以下是常见场景的应用方式与实际数据支撑：

三、阻断机械误操作的关键技术要点

1.检测精度与响应速度

检测精度由光束间距决定。在精密电子加工等对防护要求极高的场景，需选用光束间距为 10mm - 15mm 的安全光栅，能够检测到直径 16mm 以上的物体，实现手指级的细微入侵检测；而在普通金属加工场景，30mm 或 50mm 间距的光栅即可满足手臂级防护需求。

响应速度则直接影响防护效果。设备运行速度越快，对光栅的响应时间要求越高。例如，滑块速度达 1.5m/s 的高速冲床，就需要响应时间在 100ms 以内的光栅，确保在危险发生的瞬间设备能紧急制动。

2.抗干扰能力与稳定性

工业环境中存在各种干扰因素，如车间的强光照射、电磁干扰、粉尘等。优质的安全光栅会采用特殊的抗干扰设计，比如通过滤光镜片过滤 500 - 700nm 可见光，减少强光影响；增强电路屏蔽性能，使电磁屏蔽效能≥80dB，抵御电磁干扰；具备 IP65 以上防护等级应对粉尘环境，保证在复杂工况下稳定工作，避免因误判导致设备误停或漏检。

3.信号兼容性与联动控制

安全光栅需要与机械的控制系统无缝对接。不同品牌的 PLC 对信号输入要求不同，日系设备多支持 NPN 信号，欧系设备则倾向于 PNP 信号 。在选型时，必须确认光栅的输出信号类型与设备控制系统兼容。同时，通过 Profinet、Modbus 等总线通信协议，还能实现光栅与设备的深度联动，例如在设备启动前自动检测光栅状态，只有在光栅正常时设备才能运行。

四、选型与安装注意事项

1.根据风险等级选型

对于高风险设备，如冲压机、剪切机，应选择安全等级达到 PLd、SIL3，且具备双回路冗余设计的光栅，确保即使某一组件故障，仍能有效防护；低风险场景，如轻型装配设备，可选用基础款光栅，在保障安全的同时控制成本。

2.安装校准要精准

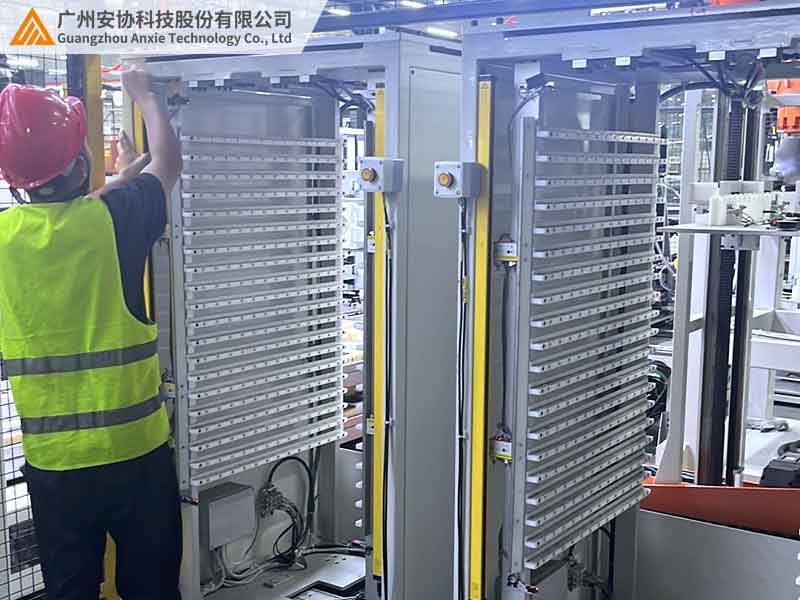

安装时，发射端和接收端必须严格对齐，水平偏差需控制在 0.5° 以内，垂直高度差不超过 3mm。建议使用精度 ±0.1° 的激光校准工具辅助安装，校准完成后要进行全面测试，模拟各种可能的入侵情况，检查设备的响应是否正常。

五、结语

安全光栅通过精密的光学检测与快速的信号响应，在机械与人之间筑起了一道可靠的安全屏障。从具体的波长参数、响应时间，到不同场景下的防护数据，每个环节都关乎着生产安全。安协提供全系列安全光栅产品，适配不同工业场景需求，无论是高精度防护还是复杂环境应用，都能为您提供专业解决方案。如需了解更多产品信息或获取技术支持，欢迎访问官网（www.anxiekeji.cn），让专业防护为您的生产安全保驾护航。
